此机种具有重负荷特性，可承受较大的垂直径向或轴向压力，其输出轴为法兰盘式设计。有凸缘中心、盘面螺孔、定位、销孔、固定面宽大，可使链接件更具坚实平稳。能适用于较大负荷的回转式圆盘驱动场合。被广泛使用在各类盘式加工机械及类似机构的产业机械，自动化间歇驱动部。驱动圆盘。其余图纸找生产厂家索图。

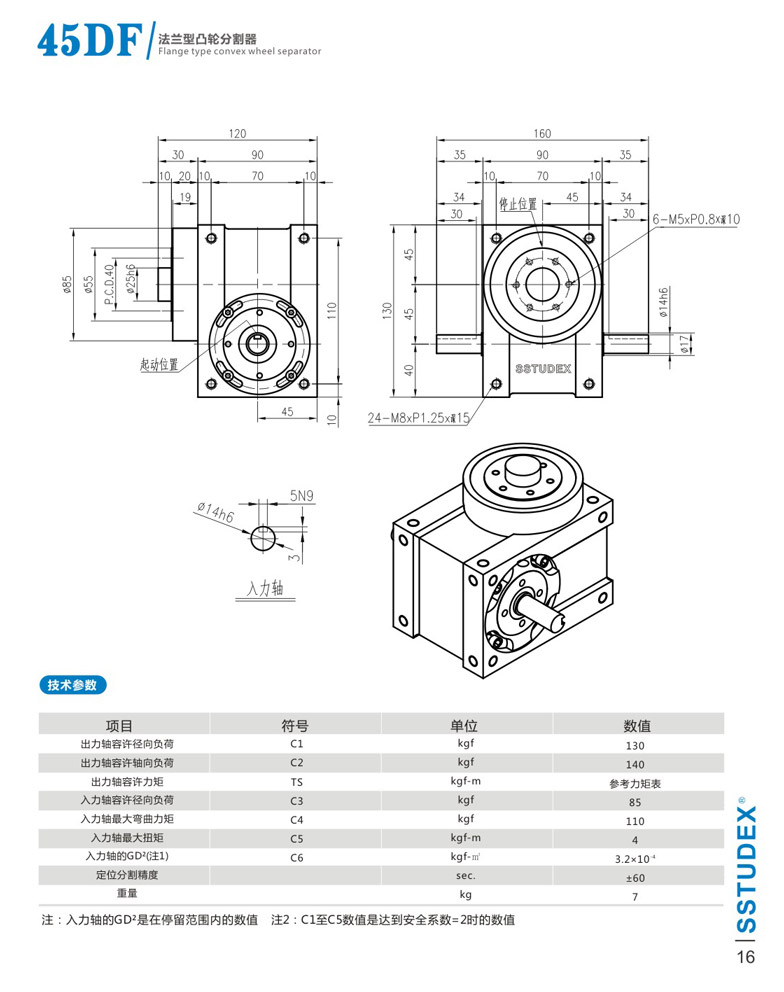

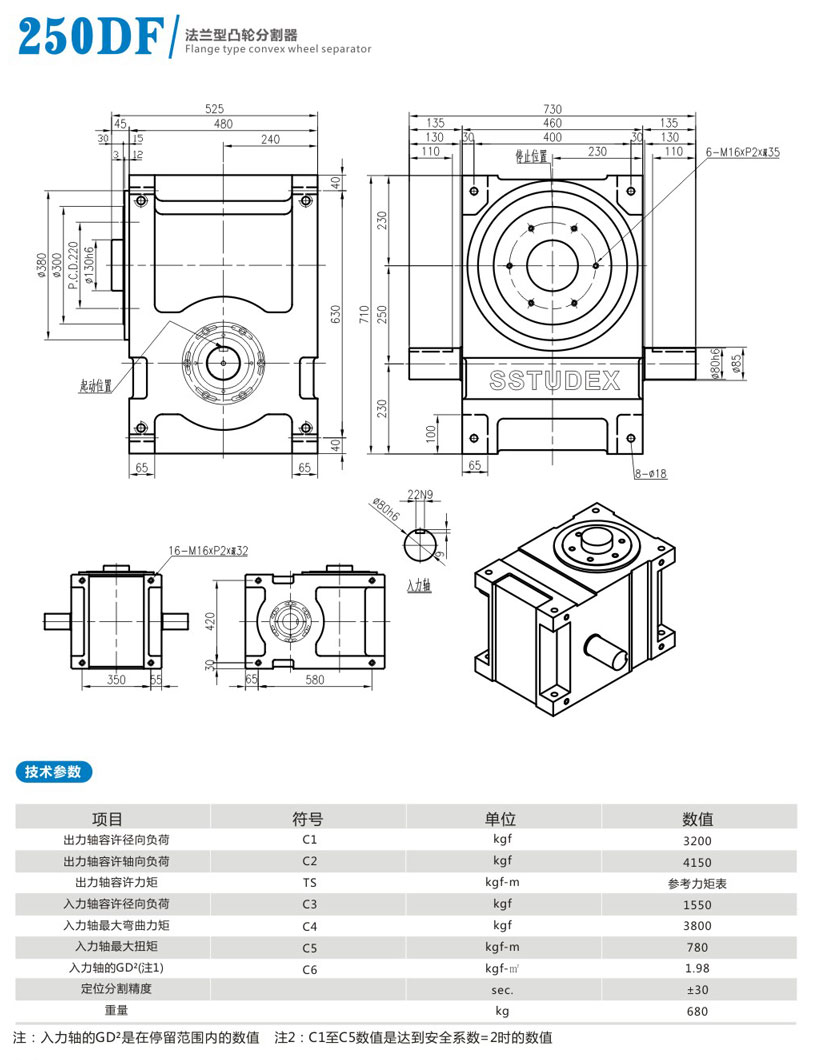

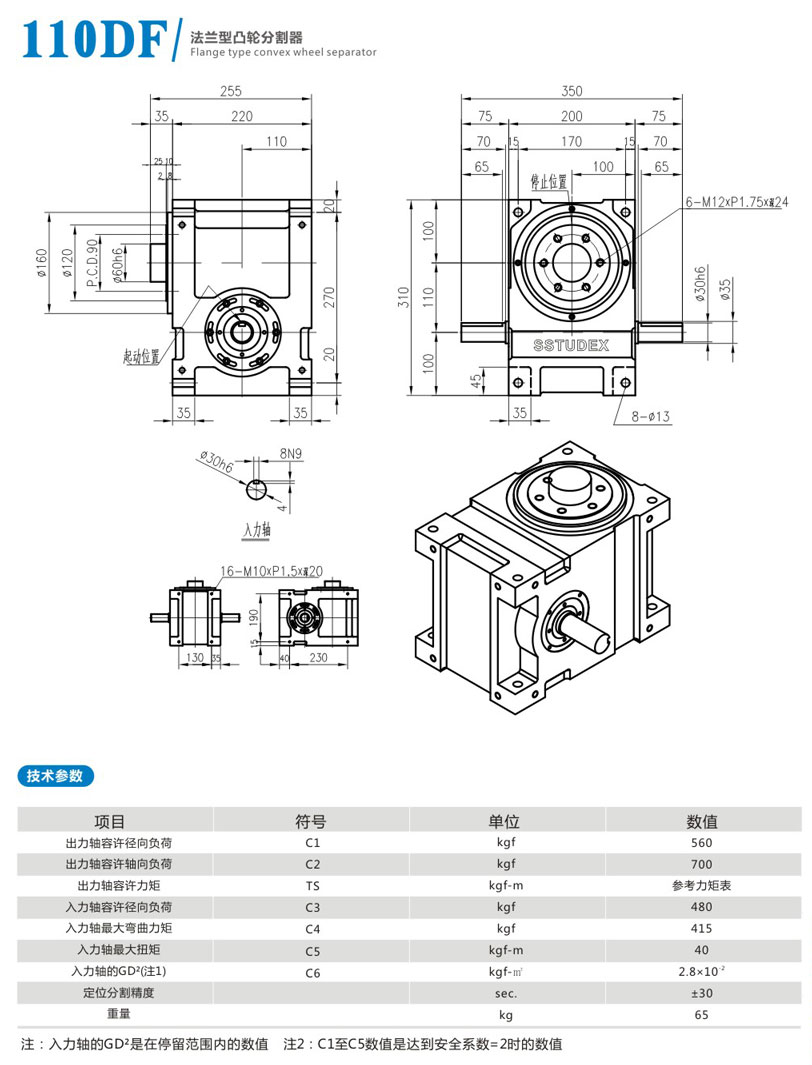

参数名称	符号	单位	45DF	60DF	70DF	80DF	110DF	140DF	180DF	250DF	中空法兰
出力轴容许径向负荷	C1	kgf	130	140	220	330	560	760	1200	3200	—
输出方式			—	—	—	—	—	—	—	—	中空轴输出（DFH 外形尺寸同 DF）
出力轴容许轴向负荷	C2	kgf	140	142	300	420	700	1000	1500	4150	—

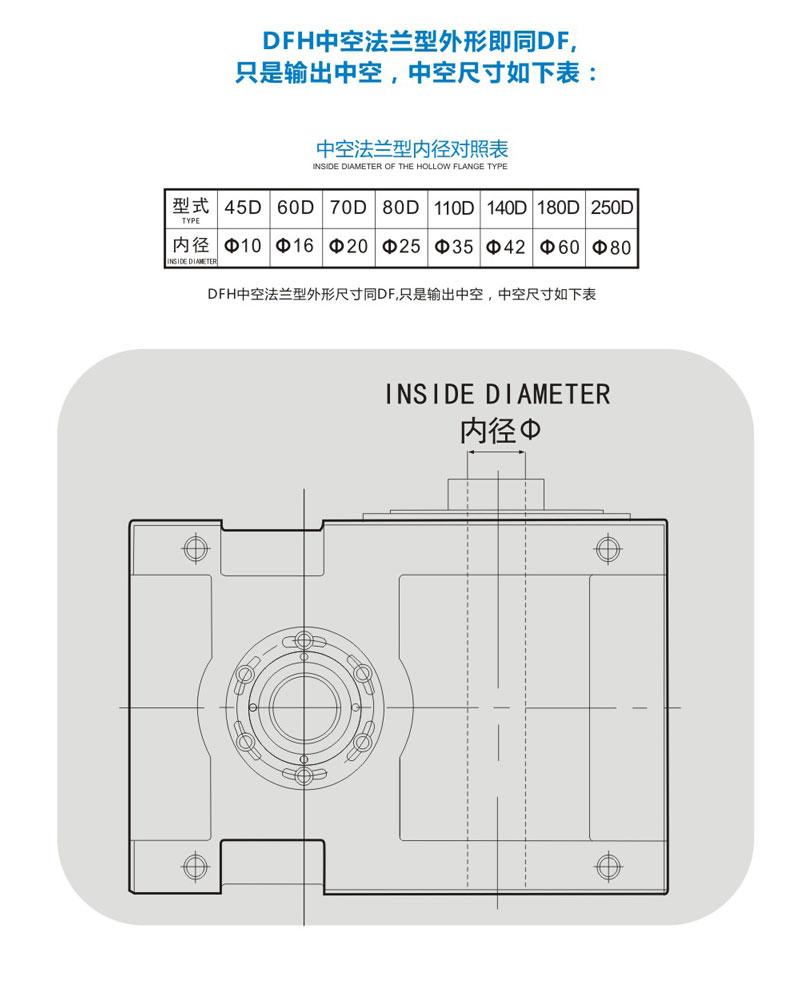

中空内径			—	—	—	—	—	—	—	—	Φ10～Φ80（对应 45D～250D）
出力轴容许力矩	TS	kgf·m	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	—
入力轴容许径向负荷	C3	kgf	85	100	150	335	480	550	1100	1550	—
入力轴最大弯曲力矩	C4	kgf	110	150	150	260	415	710	1960	3800	—
入力轴最大扭矩	C5	kgf·m	4	6	6	25	40	100	340	780	—
入力轴的GD²(注1)	C6	kgf·m²	3.2×10⁻⁴	1.9×10⁻³	1.9×10⁻³	9×10⁻³	2.8×10⁻²	0.11	0.39	1.98	—
定位分割精度		sec	±60	±45	±30	±30	±30	±30	±30	±30	—
重量		kg	7	13	18	32	65	90	220	680	—
