此系列机种的尺寸设计特性与平台桌面型功能相似，内装圆柱形凸轮，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有凸起固定盘面及大孔径空心轴，可搭配设置动能、静态自动化周边设备，可将动力源的电、油、气管路设计于空心孔内，此系列机种广泛应用于重负载、多工位自动化设备的各类机械及产业机械等，作同步自动化间歇驱动。其余YT系列：YT100、YT120、YT140、YT160、YT200、YT225、YT250、YT300、YT350、TY400、YT450系列图纸找生产厂家索图。
- Y80
- Y100
- Y140
- Y160
- Y180
- YTN100
- YTN160
Y圆柱形 系列技术参数 · 选型对比
| 参数名称 | 符号 | 单位 | Y80 | Y100 | Y140 | Y160 | Y180 | YTN100 | YTN160 |
|---|---|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 560 | 760 | 1200 | 2000 | 3200 | 760 | 2000 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 | 1000 | 1500 | 2550 | 4150 | 1000 | 2550 |
| 出力轴容许力矩 | TS | kgf·m | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 480 | 550 | 1100 | 1350 | 1550 | 550 | 1350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 415 | 710 | 1960 | 2860 | 3800 | 710 | 2860 |
| 入力轴最大扭矩 | C5 | kgf·m | 40 | 100 | 340 | 580 | 780 | 100 | 580 |
| 入力轴的GD²(注1) | C6 | kgf·m² | 2.8×10⁻² | 0.11 | 0.39 | 1.09 | 1.98 | 0.11 | 1.09 |
| 定位分割精度 | sec | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | |
| 重量 | kg | 43 | 72 | 220 | 510 | 685 | 90 | 510 |
标注 入力轴的GD²(注1) 为图上科学计数法读数换算值，最终以纸质样本或工程师确认为准。表中数值均为标准品参考值，定制工位、特殊凸轮曲线或加减速要求需单独确认。
各型号外形尺寸图

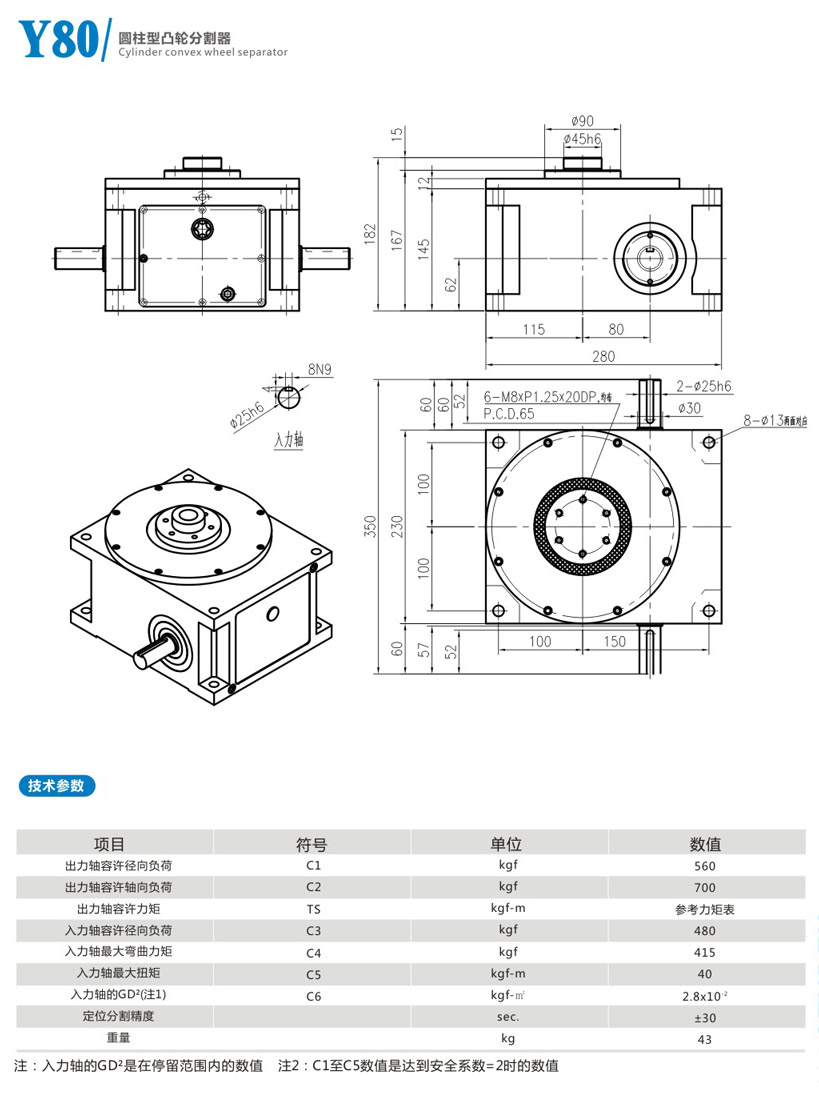

Y80

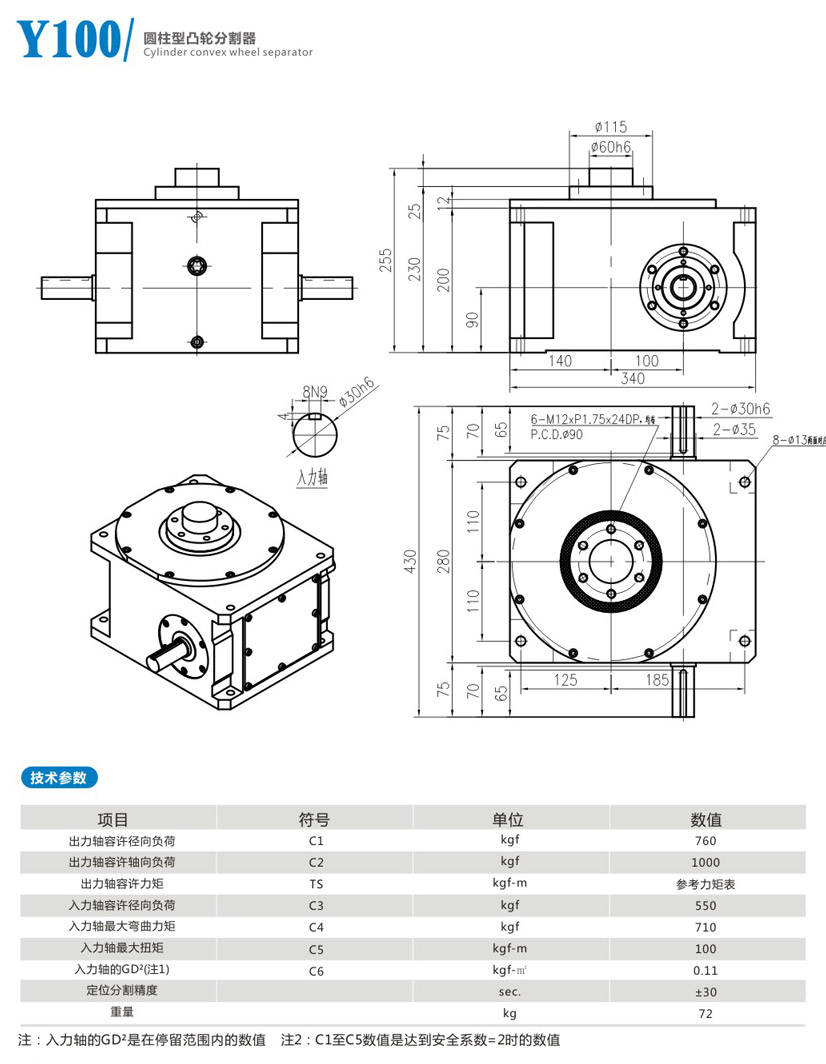

Y100

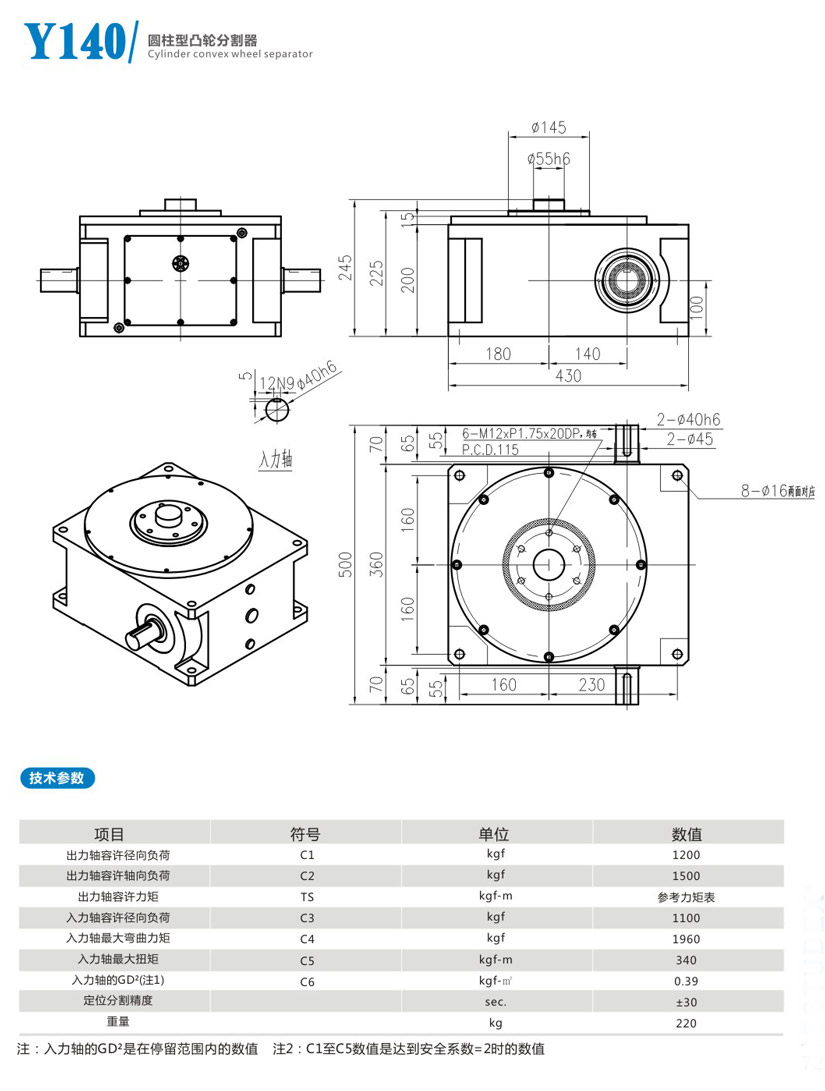

Y140

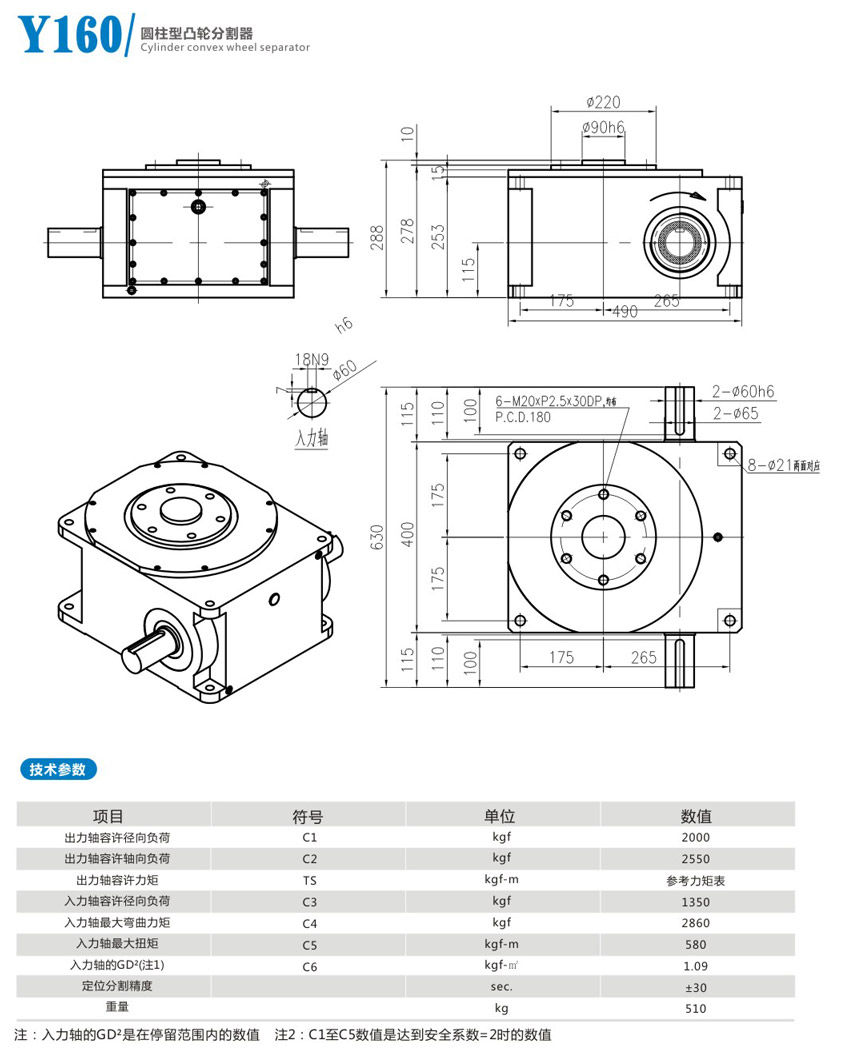

Y160

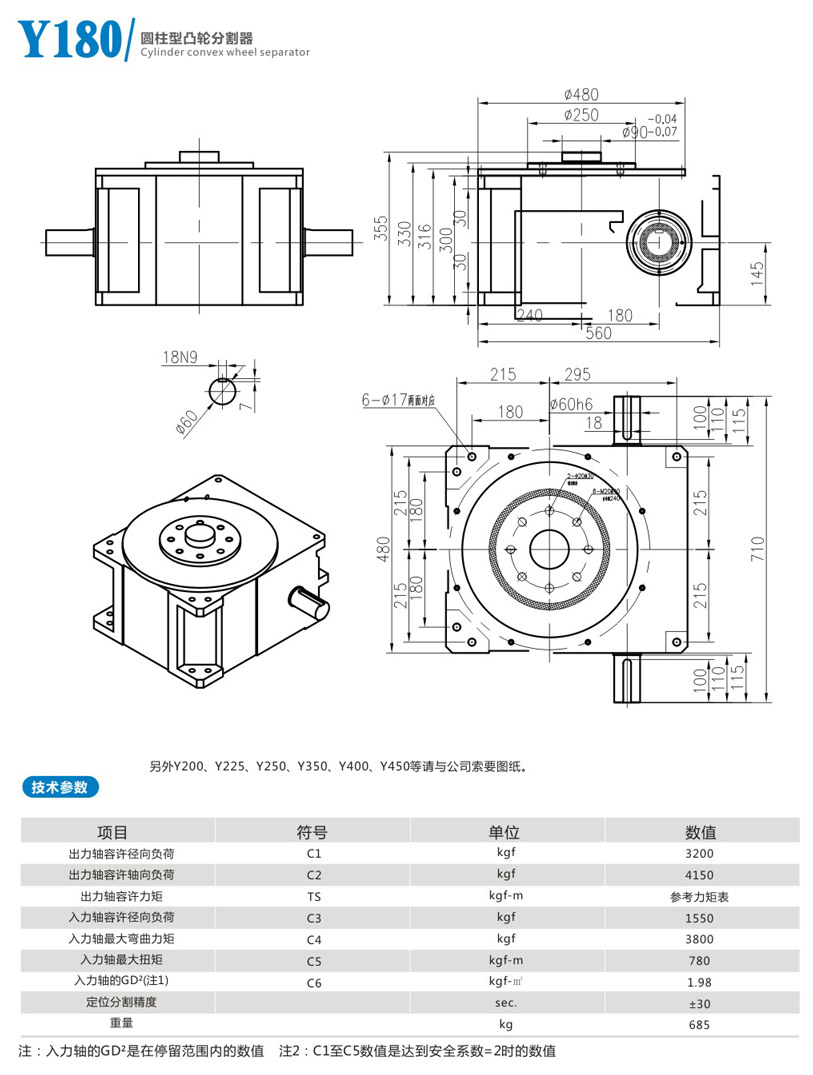

Y180

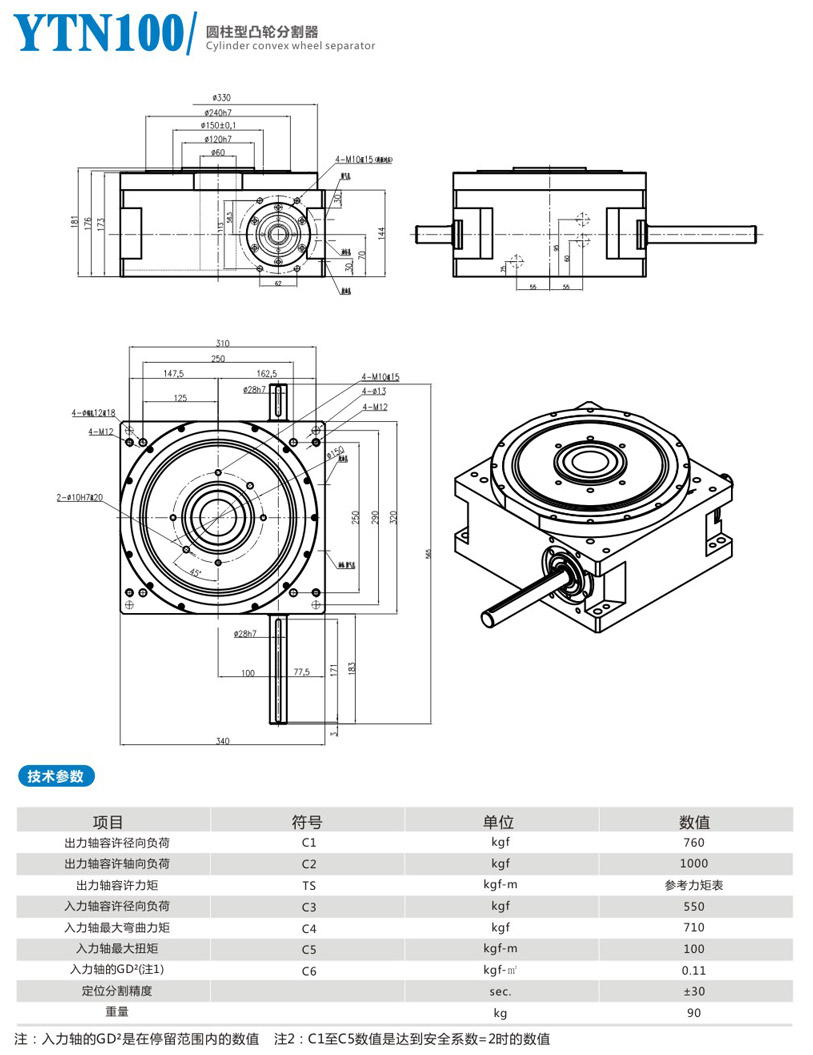

YTN100

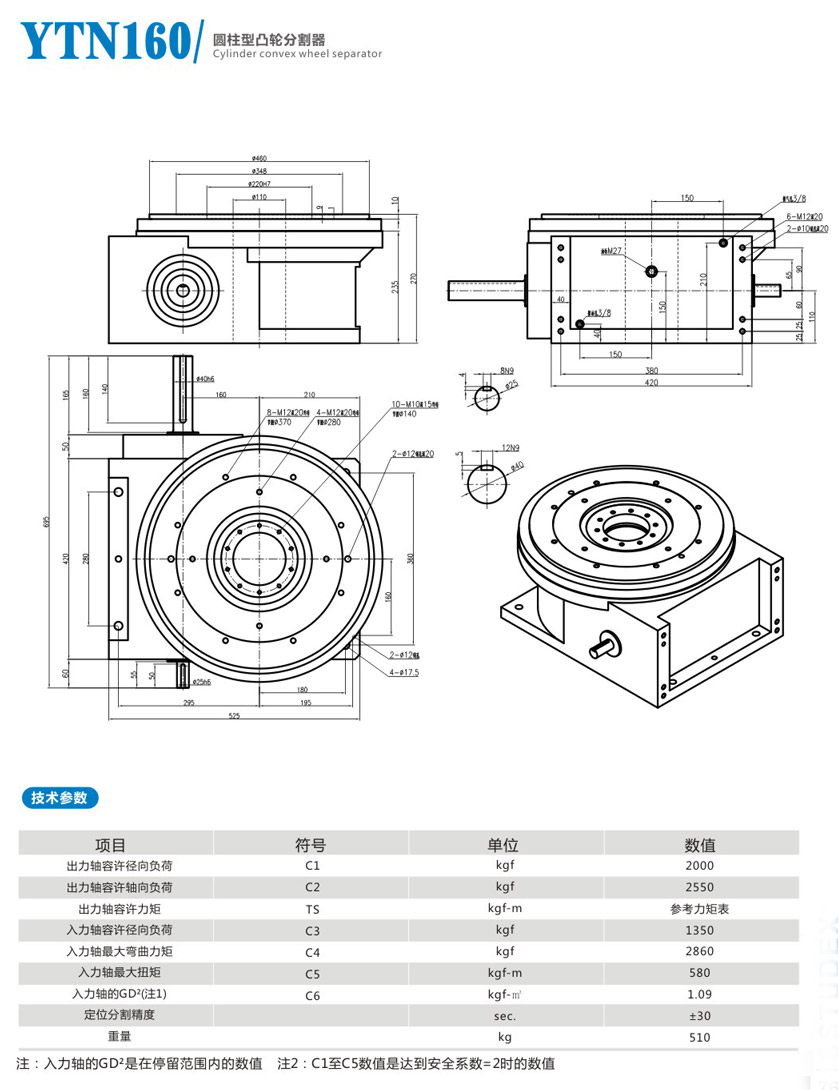

YTN160
