DA超薄平台桌面型

70DA、90DA、110DA、150DA、190DA、230DA、330DA、450DA此系列机种的尺寸设计特性与平台桌面型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有凸起固定盘面及大孔径空心轴，可搭配设置动能、静态自动化周边设备，可将动力源的电、油、气管路设计于空心孔内，此系列机种广泛应用于重负载、多工位自动化设备的各类机械及产业机械等，作同步自动化间歇驱动。

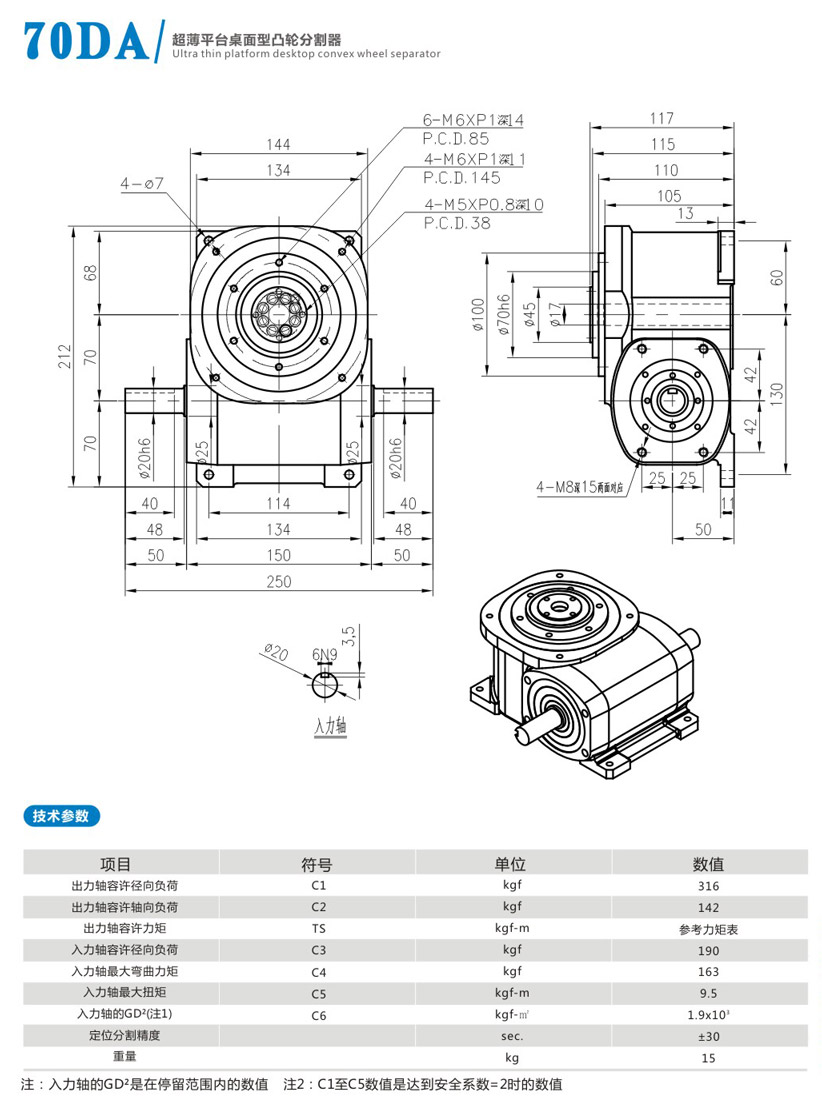

70DA

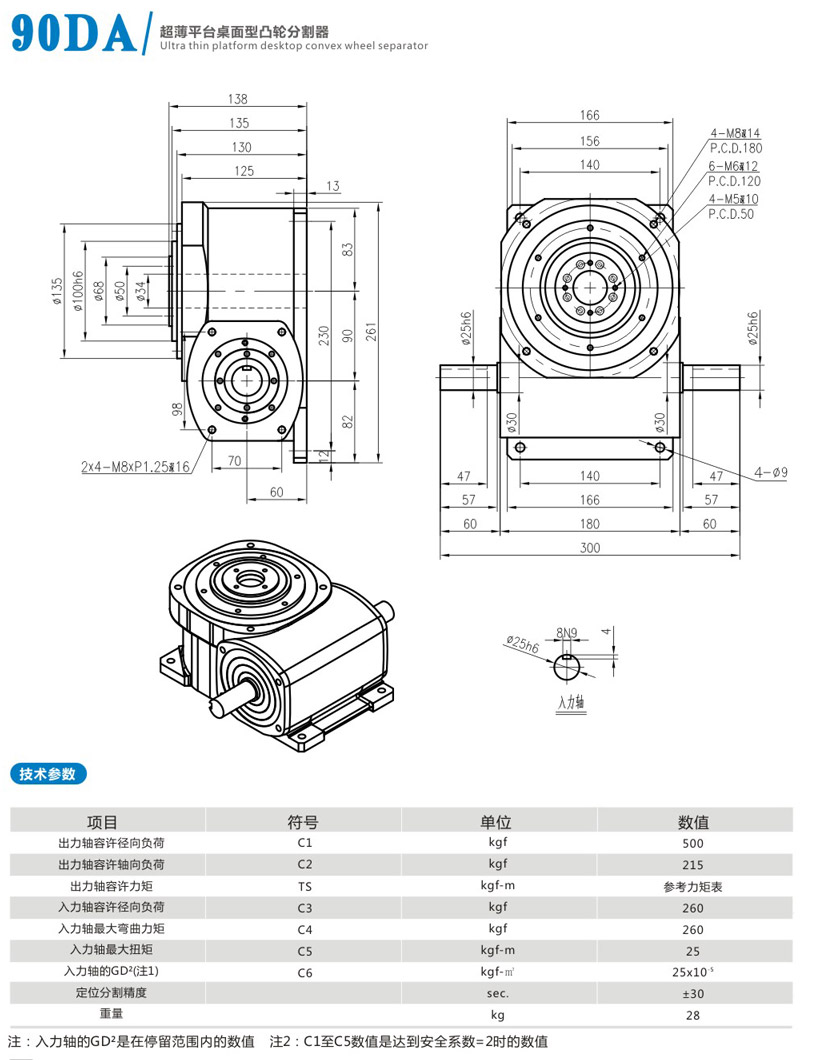

90DA
110DA

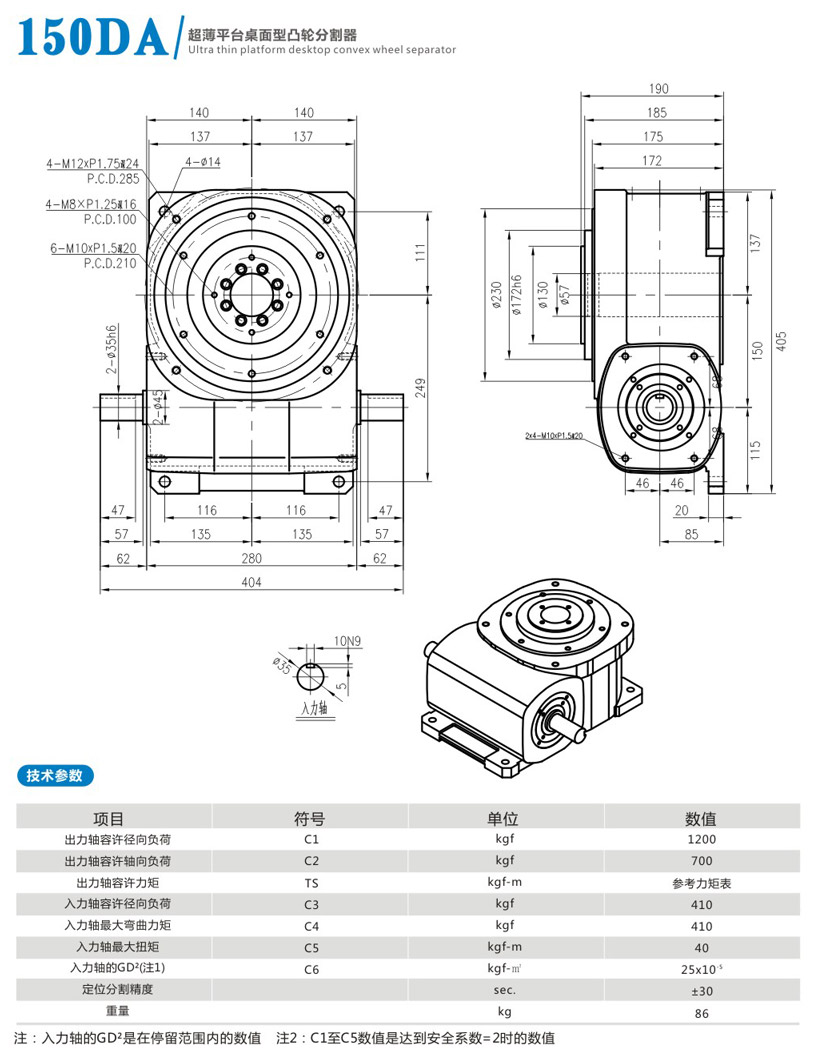

150DA

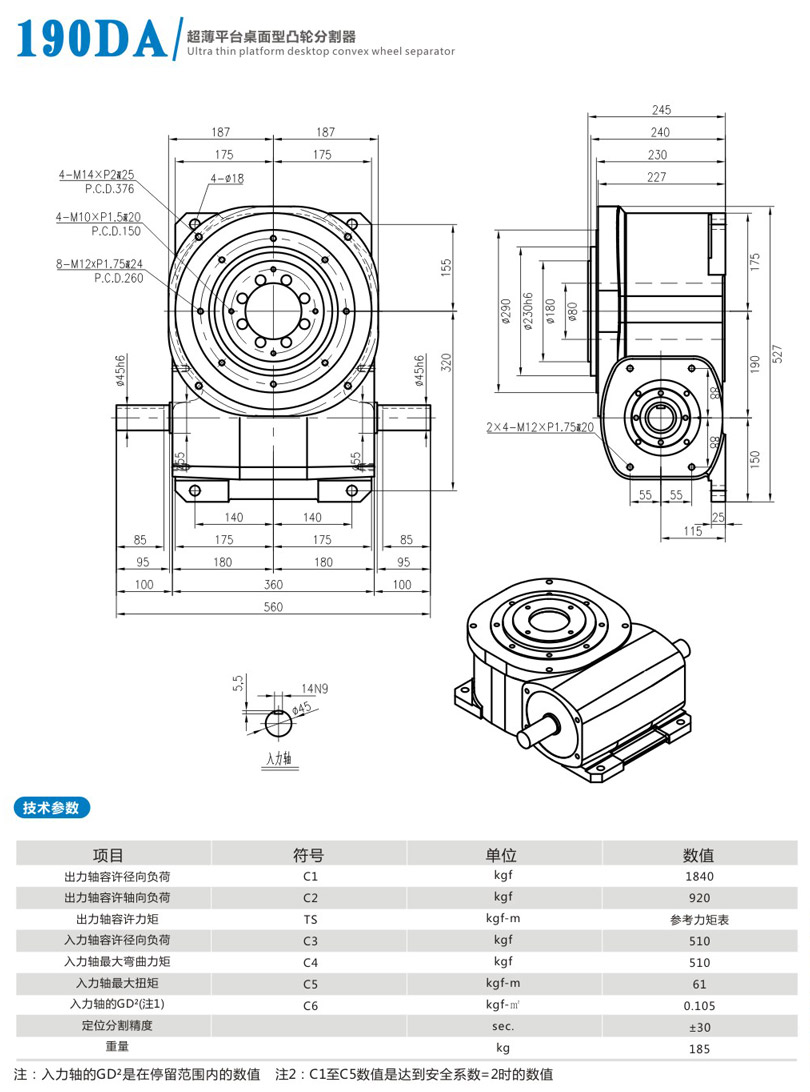

190DA

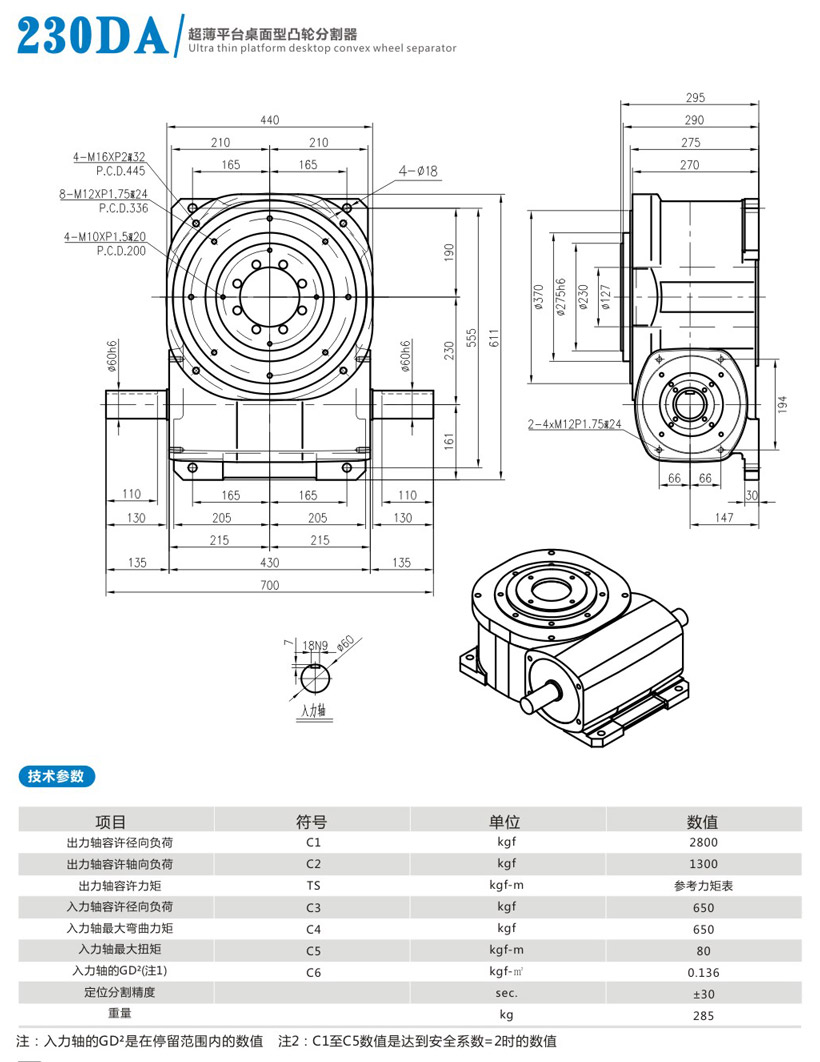

230DA

DA超薄平台桌面型系列技术参数 · 选型对比

参数名称	符号	单位	70DA	90DA	110DA	150DA	190DA	230DA
出力轴容许径向负荷	C1	kgf	316	500	700	1200	1840	2800
出力轴容许轴向负荷	C2	kgf	142	215	350	700	920	1300
出力轴容许力矩	TS	kgf·m	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表
入力轴容许径向负荷	C3	kgf	190	260	310	410	510	650
入力轴最大弯曲力矩	C4	kgf	163	260	360	410	510	650
入力轴最大扭矩	C5	kgf·m	9.5	25	30	40	61	80
入力轴的GD²(注1)	C6	kgf·m²	1.9×10⁻⁴	25×10⁻⁴	6×10⁻³	25×10⁻⁴	0.105	0.136
定位分割精度		sec	±30	±30	±30	±30	±30	±30
重量		kg	15	28	42	86	185	285
