此机种的尺寸设计特性与法兰型功能相似，于驱动运转上可承受超大轴向负载及垂直径向压力，在输出端有一凸起固定盘面及大孔径空心轴，可将动力源的电、油、气管路置于空心孔内，此系列机种广泛应用于重负载、直结自动化设备的各类机械及产业机械等，作同步自动化间歇驱动。

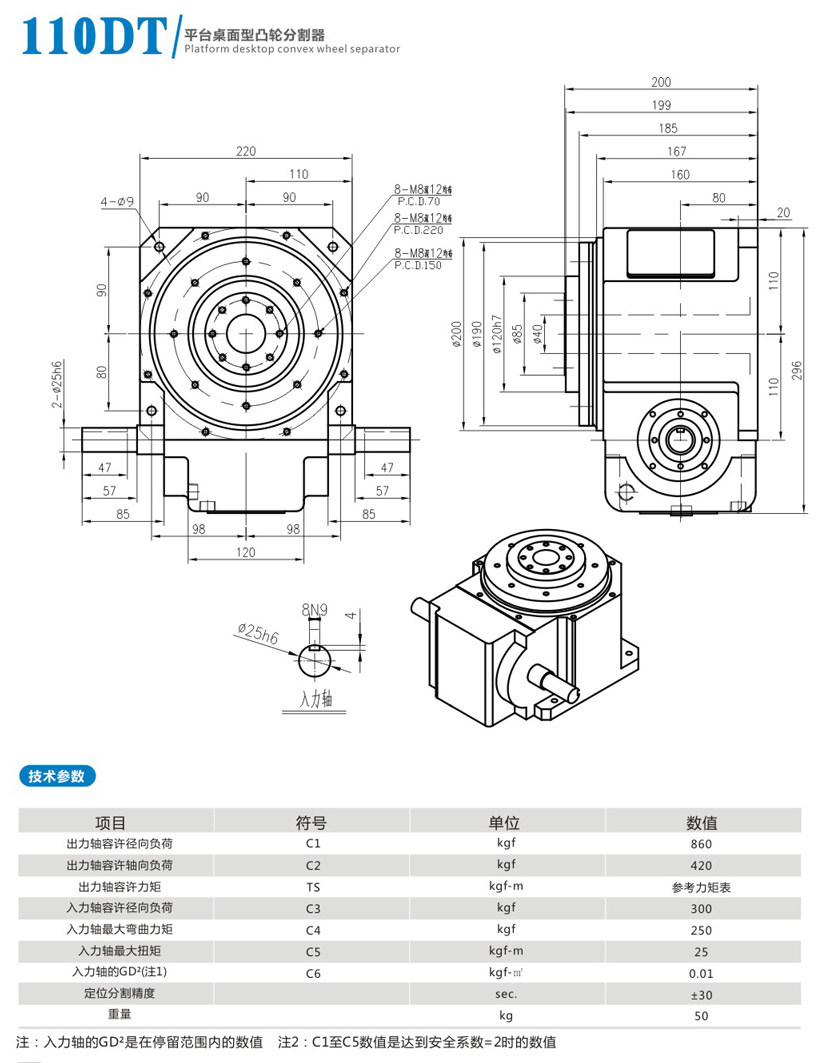

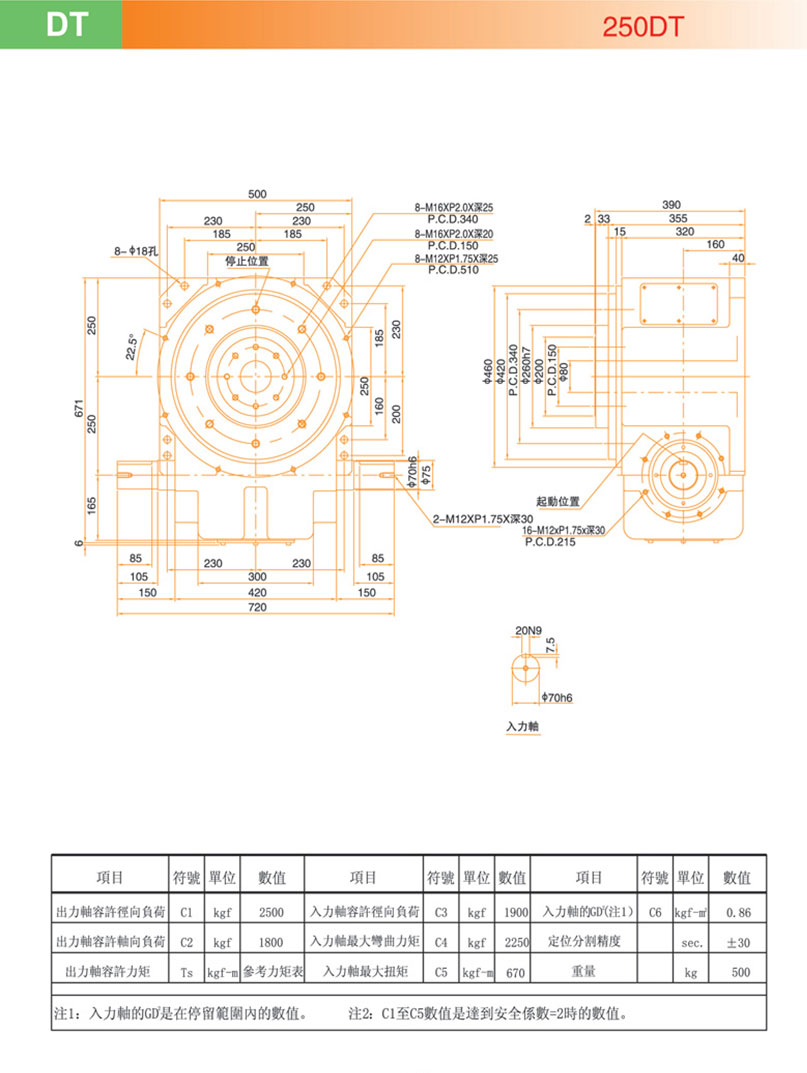

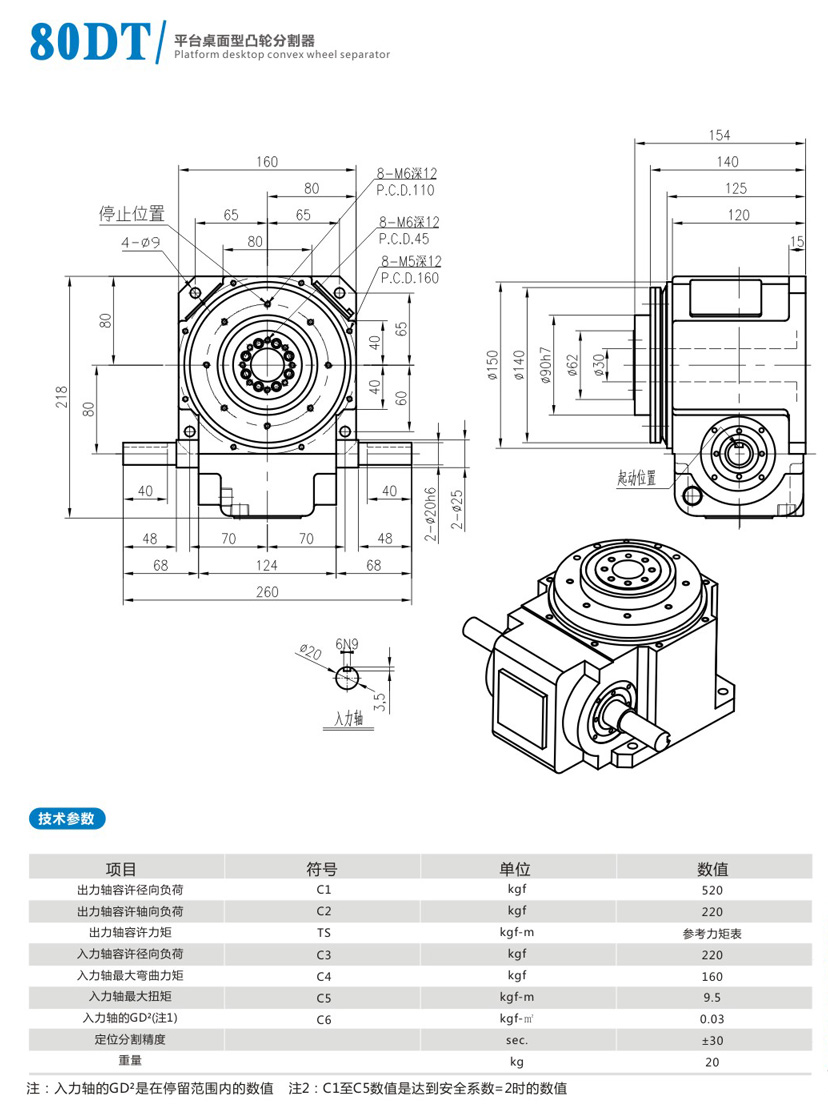

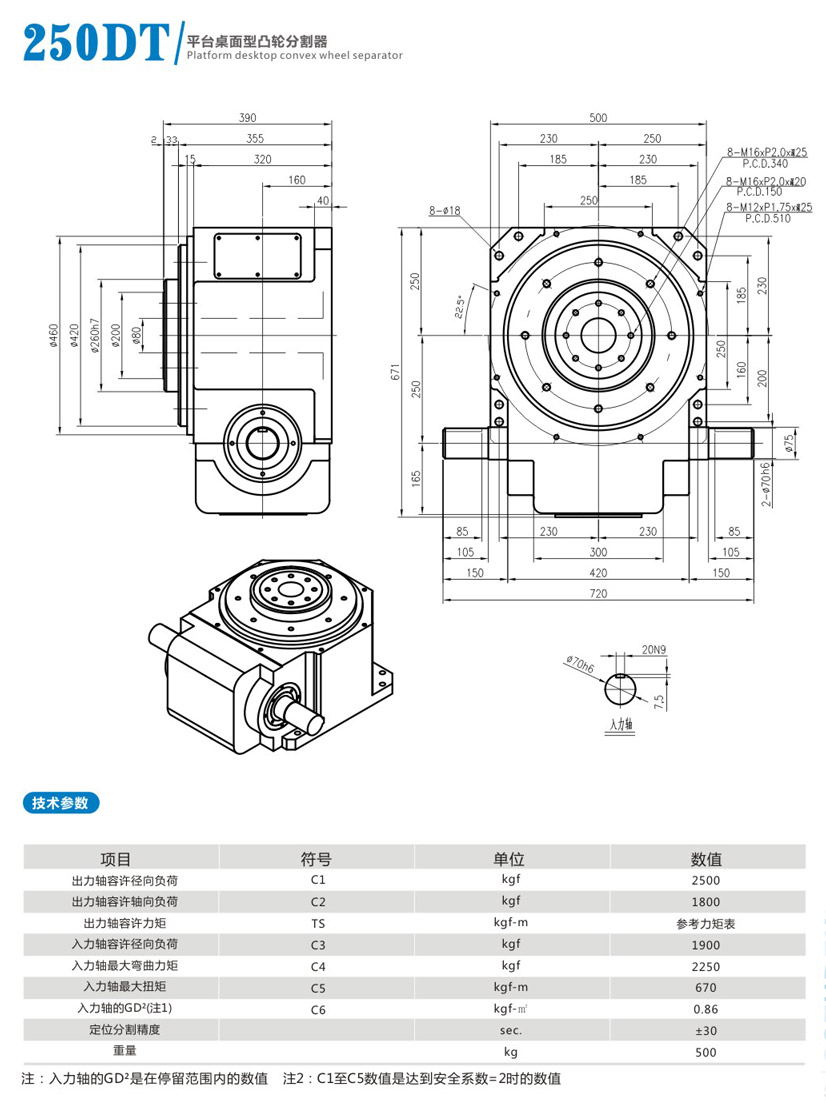

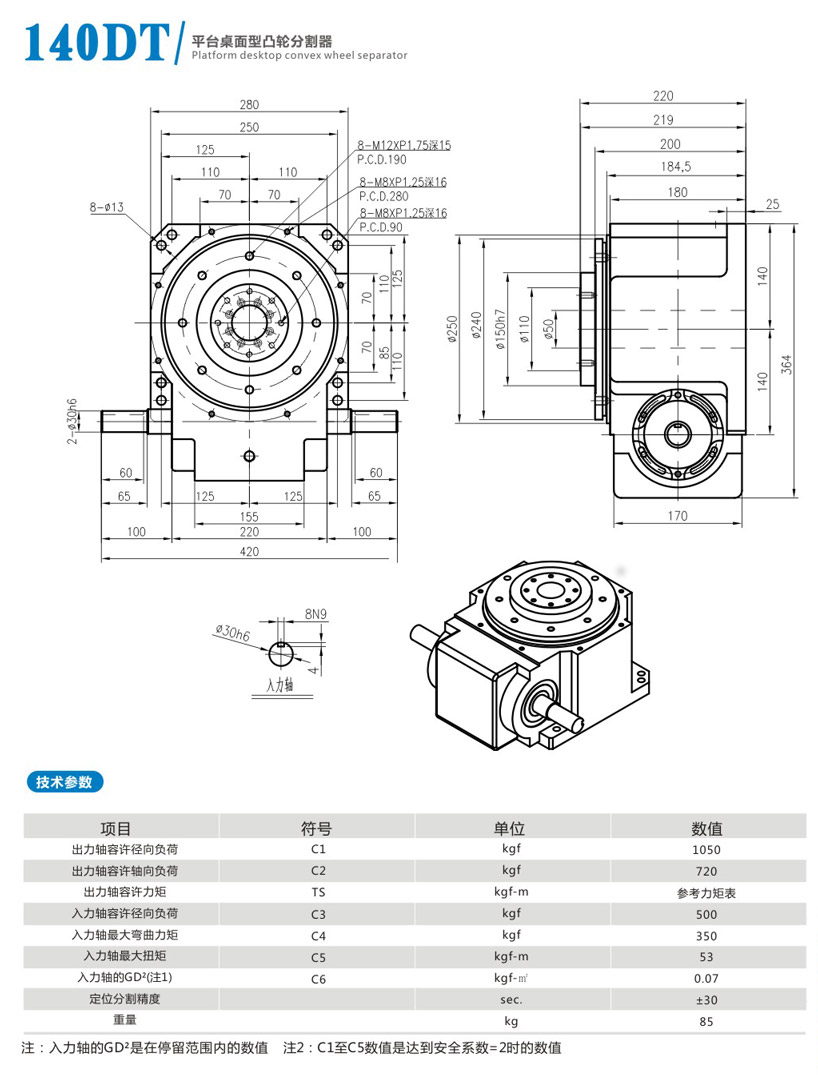

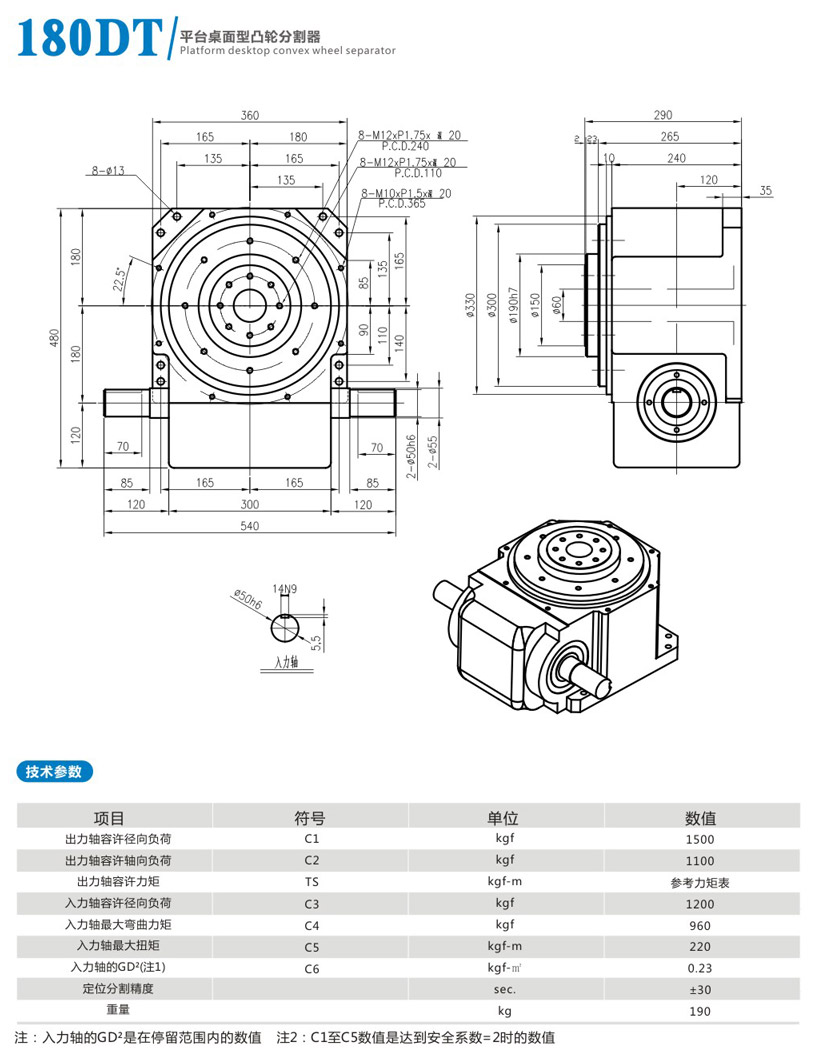

参数名称	符号	单位	80DT	110DT	140DT	180DT	250DT
出力轴容许径向负荷	C1	kgf	520	860	1050	1500	2500
出力轴容许轴向负荷	C2	kgf	220	420	720	1100	1800
出力轴容许力矩	TS	kgf·m	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表
入力轴容许径向负荷	C3	kgf	220	300	500	1200	1900
入力轴最大弯曲力矩	C4	kgf	160	250	350	960	2250
入力轴最大扭矩	C5	kgf·m	9.5	25	53	220	670
入力轴的GD²(注1)	C6	kgf·m²	0.03	0.01	0.07	0.23	0.86
定位分割精度		sec	±30	±30	±30	±30	±30
重量		kg	20	50	85	190	500
