DH/FN升降摇摆型
DH/FN升降摇摆型
45DH、70DH、80DH、100DH、60FN、80FN、100FN此机型为左右摇摆、上下夹取集紧密配合与高精度、高速度一体式夹取输送，为您自动化系统提供更多功能，DH系列为出力轴上下往复运动兼间歇旋转或左右摇摆运动之一体机，输出轴带安装法兰、可中空。FN系列出力轴为心轴形式，出力轴可做上下往复运动兼间歇分割或左右摇摆运动之合成机构出力轴处搭配摇臂及转盘，可做出高精度及高速度之料件夹取动作。其余图纸找生产厂家索图。
- 80DH
- 100FN
DH/FN升降摇摆型 系列技术参数 · 选型对比
| 参数名称 | 符号 | 单位 | 80DH | 100FN |
|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 15 | 10.6 |
| 出力轴容许轴向负荷 | C2 | kgf | 18 | 24.9 |
| 出力轴容许力矩 | TS | kgf·m | 参考力矩表 | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 140 | 132 |
| 入力轴最大弯曲力矩 | C4 | kgf | 190 | 105 |
| 入力轴最大扭矩 | C5 | kgf·m | 9.5 | 10.8 |
| 入力轴的GD²(注1) | C6 | kgf·m² | 1.7×10⁻⁴ | 1.5×10⁻⁴ |
| 定位分割精度 | sec | ±30 | ±30 | |
| 重量 | kg | 33 | 30 |
标注 入力轴的GD²(注1) 为图上科学计数法读数换算值，最终以纸质样本或工程师确认为准。表中数值均为标准品参考值，定制工位、特殊凸轮曲线或加减速要求需单独确认。
各型号外形尺寸图

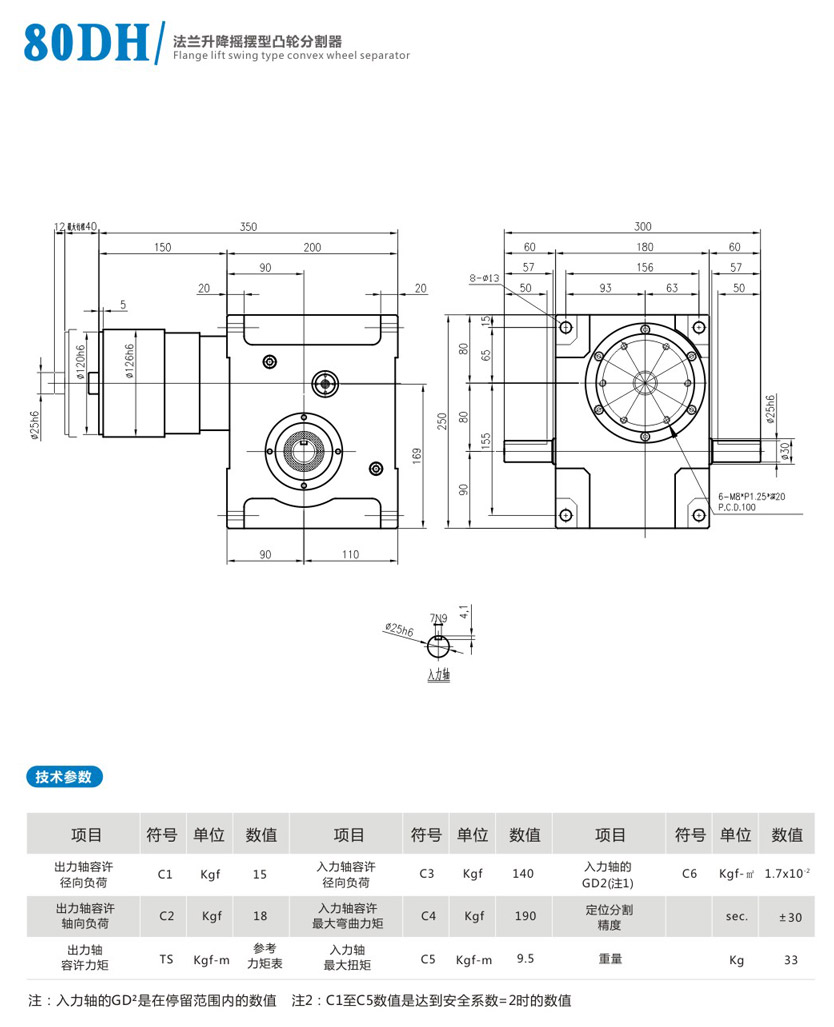

80DH

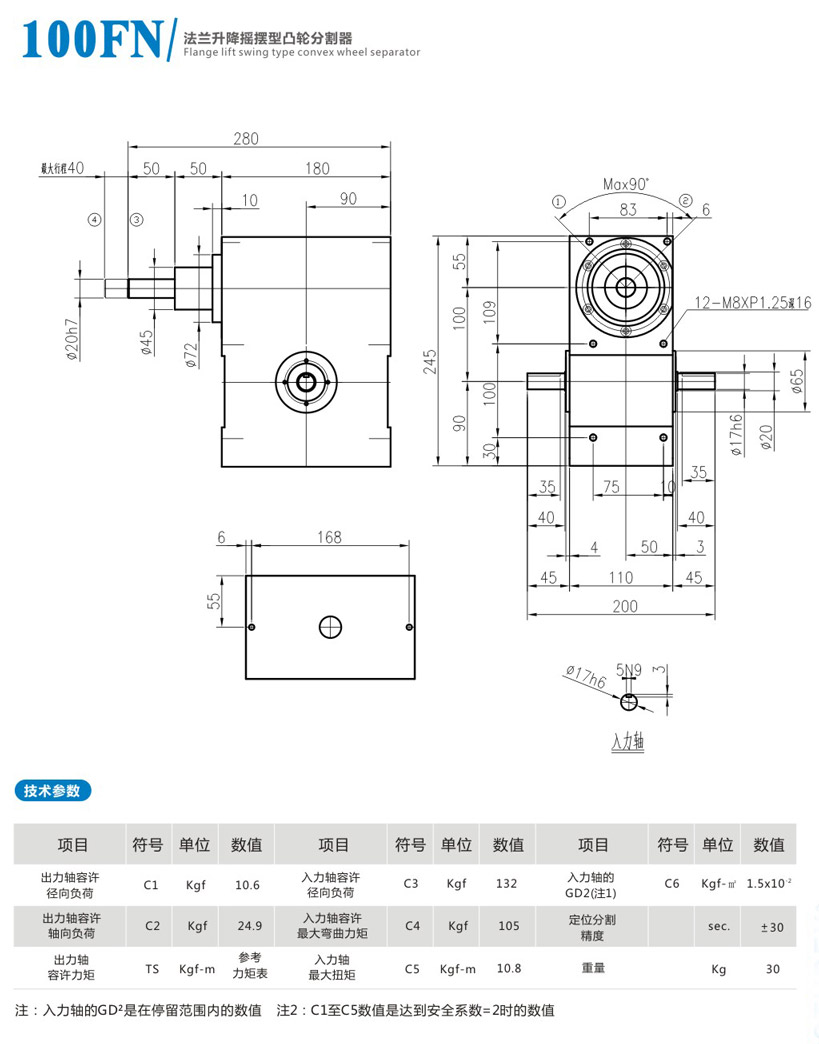

100FN
