PU平板共轭型
PU平板共轭型
此机种是内含二片固定在输入轴上的板型凸轮驱动输出轴上的分度盘以完成分度、此分割器有平行共轭凸轮的机构设计，适合供给节距较大的输送带传动或用于停留时间较长的间歇分度。另有三片式重负荷式。更适合一些快速且长节距的输送，并且停留时间亦比二片式长。其余PU平板型DS系列、DF系列另有PF160、PF180、PF200、PF250、PF320、PF400等图纸请找生产厂家提供外形图
- 100PU
- 120PU
- 150PU
- 160PU
- 175PU
- 200PU
- 225PU
- 250PU
- 300PU
- 320PU
- 400PU
- PU50
- PU65
- PU80
PU平板共轭型 系列技术参数 · 选型对比
| 参数名称 | 符号 | 单位 | 100PU | 120PU | 150PU | 160PU | 175PU | 200PU | 225PU | 250PU | 300PU | 320PU | 400PU | PU50 | PU65 | PU80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | P1 | kgf | 480 | 530 | 750 | 840 | 920 | 1200 | 1435 | 1550 | 1650 | 1750 | 2968 | 130 | 250 | 360 |
| 出力轴容许轴向负荷 | P2 | kgf | 400 | 560 | 860 | 930 | 1000 | 1220 | 1470 | 1560 | 1670 | 1775 | 3398 | 100 | 160 | 250 |
| 出力轴容许扭力 | TS | kgf·m | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 | 参考力矩表 |
| 出力轴旋转刚性 | K1 | kgf·m/rad | 3.26×10⁴ | 5.03×10⁴ | 1.6×10⁴ | 1.68×10⁴ | 1.68×10⁴ | 3×10⁴ | 4.31×10⁴ | 5.37×10⁴ | 5.5×10⁴ | 5.8×10⁴ | 6.35×10⁴ | 4.4×10³ | 9.2×10³ | 1.85×10⁴ |
| 入力轴容许轴向负荷 | P4 | kgf | 480 | 530 | 750 | 840 | 920 | 1200 | 1435 | 1550 | 1640 | 1690 | 2968 | 130 | 250 | 360 |
| 入力轴容许径向负荷 | P5 | kgf | 400 | 630 | 280 | 680 | 1000 | 1220 | 1470 | 1560 | 2670 | 2670 | 6698 | 100 | 160 | 250 |
| 入力轴容许扭力 | P6 | kgf·m | 40 | 65 | 135 | 155 | 185 | 300 | 410 | 500 | 540 | 580 | 692 | 6 | 11 | 25 |
| 入力轴的旋转刚性 | K2 | kgf·m/rad | 3.26×10⁴ | 5.03×10⁴ | 1.8×10⁴ | 1.8×10⁴ | 1.68×10⁴ | 3×10⁴ | 4.31×10⁴ | 5.37×10⁴ | 5.5×10⁴ | 5.8×10⁴ | 6.85×10⁴ | 4.4×10³ | 9.2×10³ | 1.85×10⁴ |
| 1DWELL的分割精度 | sec | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±60 | ±72 | ±60 | ±60 | |
| 2DWELL的分割精度 | sec | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±120 | ±144 | ±120 | ±120 | |
| 重复定位精度 | sec | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 72 | 60 | 60 | |
| 重量 | kg | 38 | 65 | 87 | 100 | 127 | 177 | 220 | 388 | 560 | 750 | 1000 | 7 | 15 | 20 |
标注 出力轴旋转刚性、入力轴的旋转刚性 为图上科学计数法读数换算值，最终以纸质样本或工程师确认为准。表中数值均为标准品参考值，定制工位、特殊凸轮曲线或加减速要求需单独确认。
各型号外形尺寸图

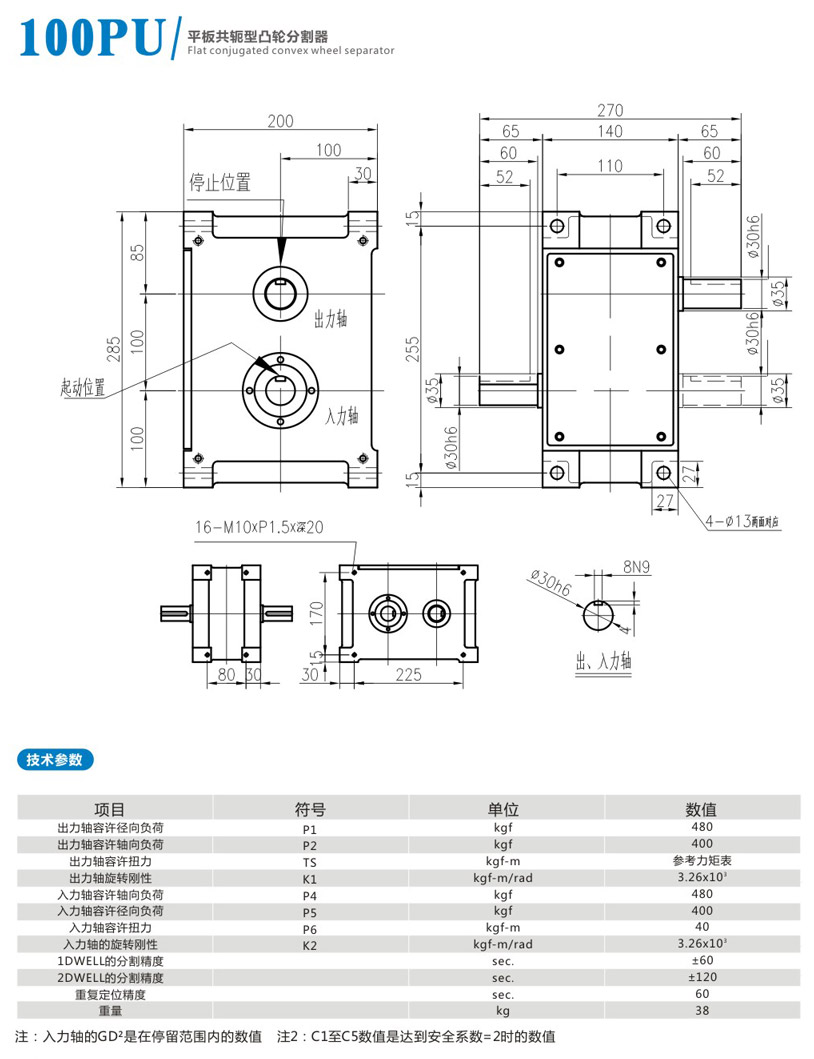

100PU

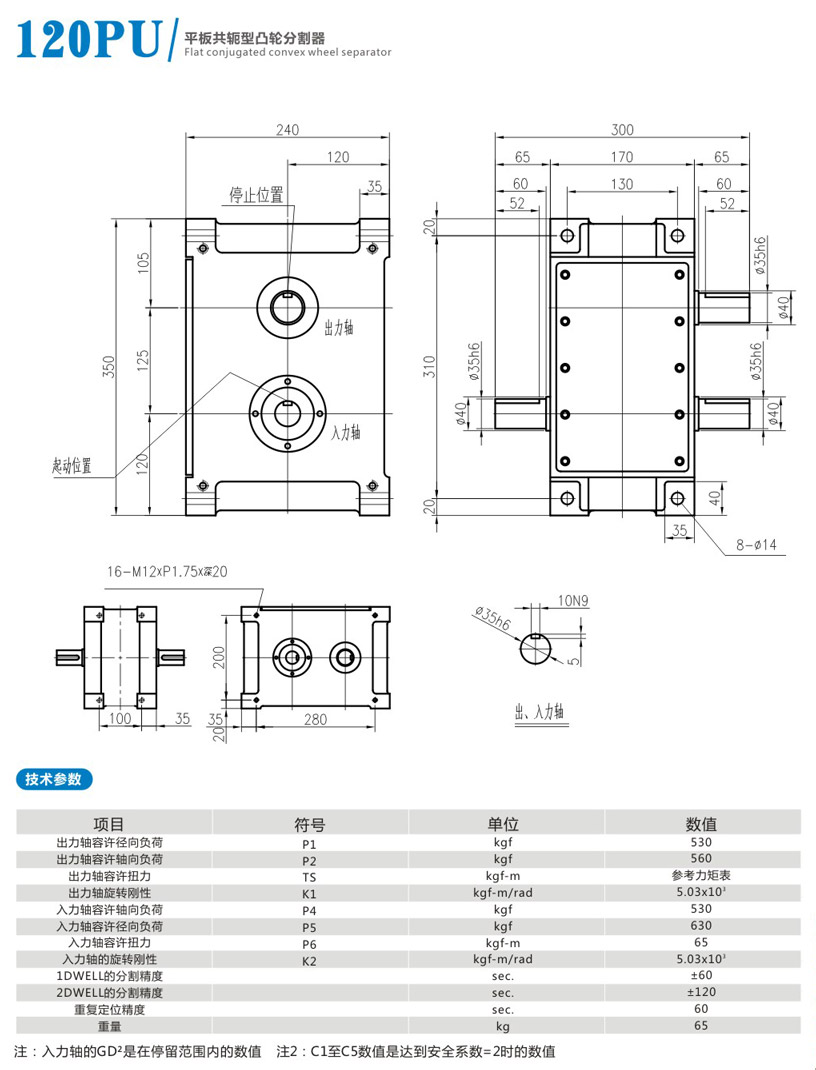

120PU

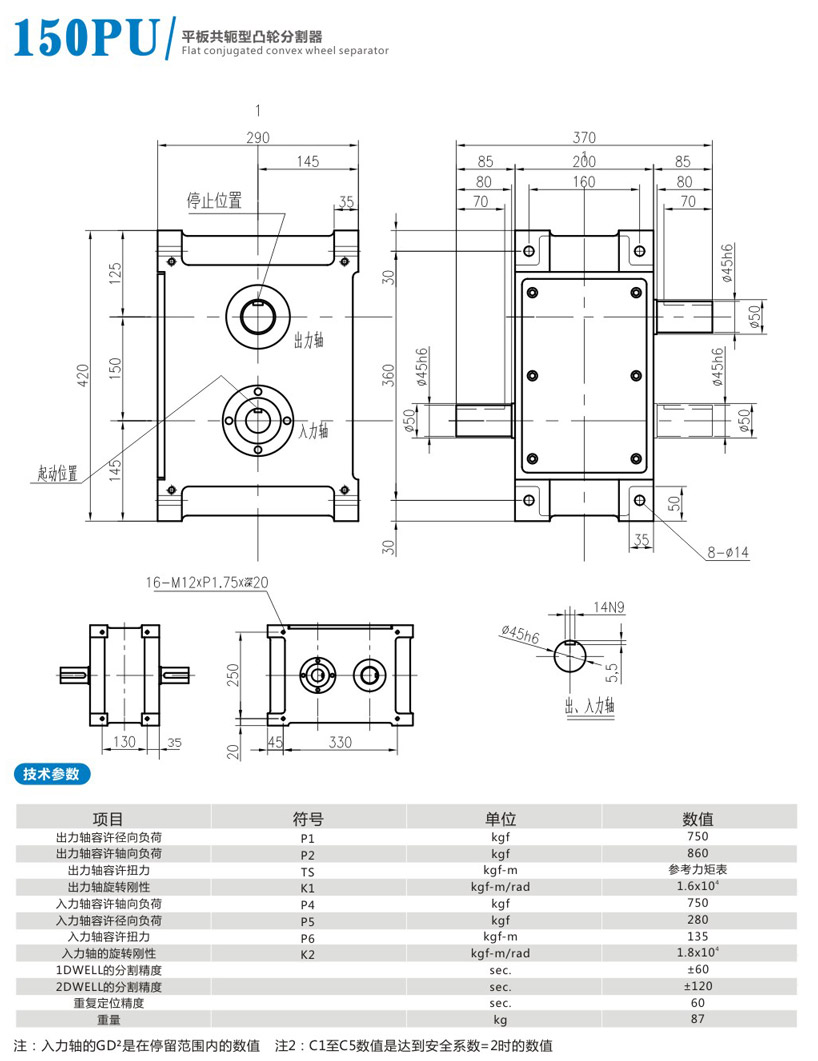

150PU

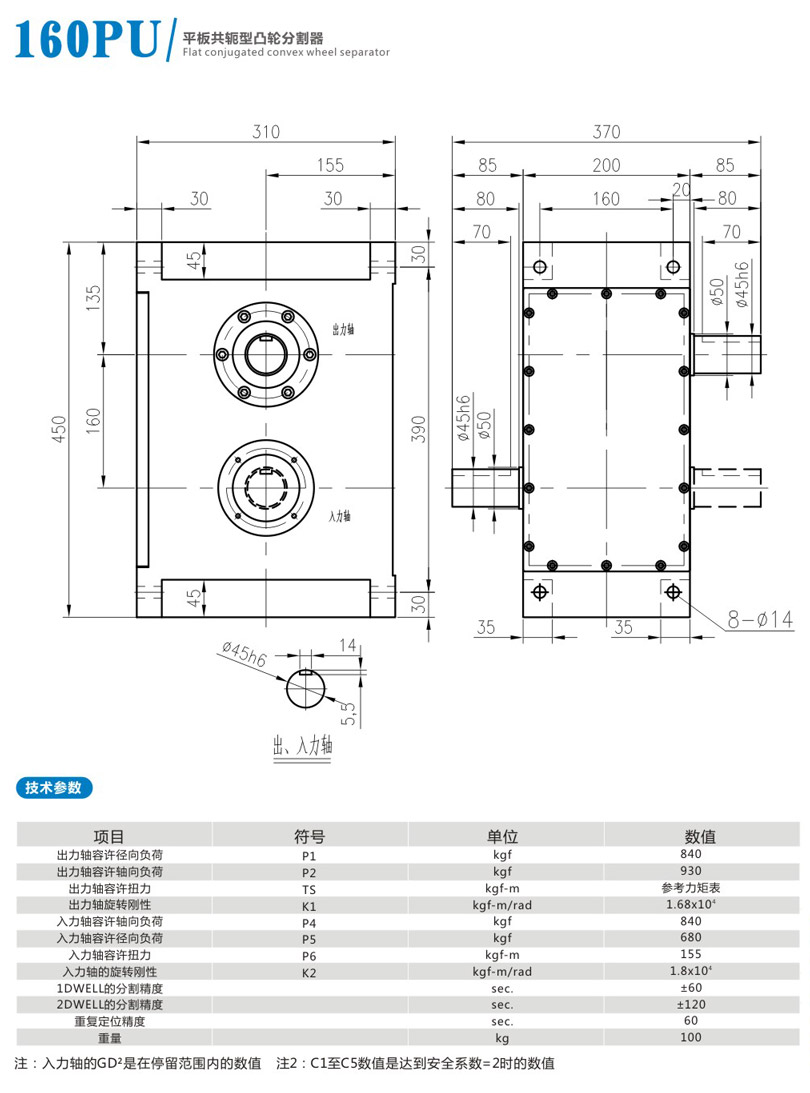

160PU

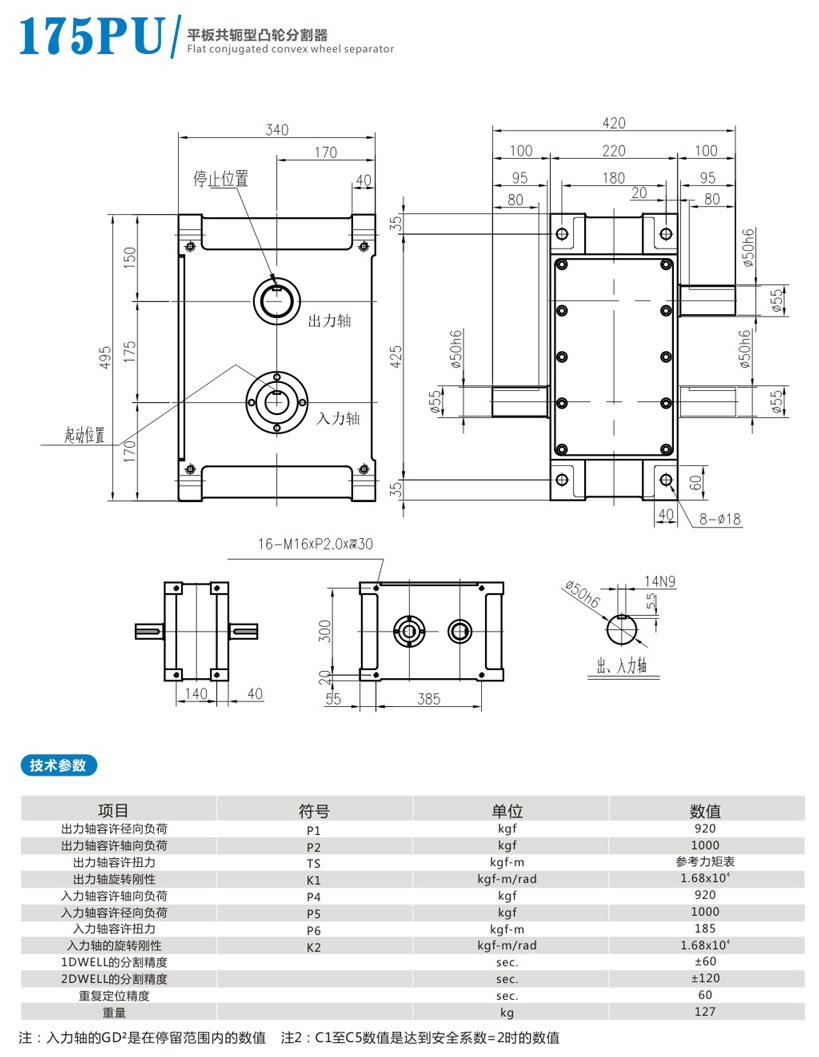

175PU

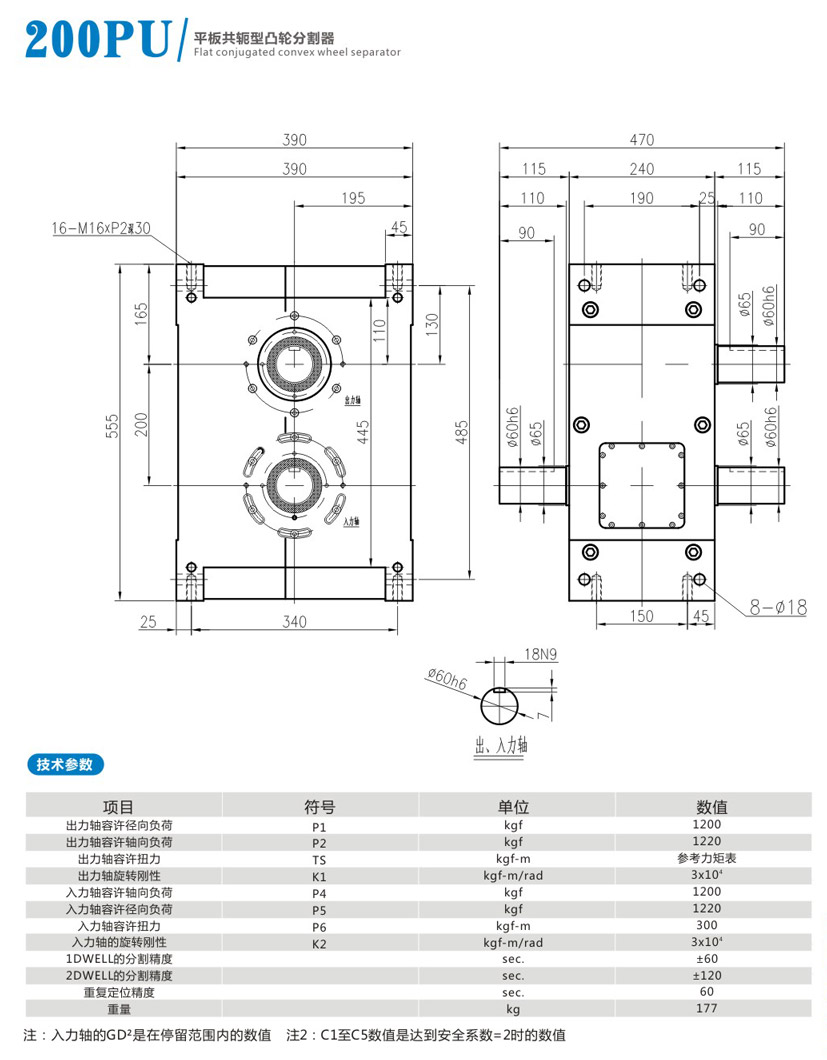

200PU
225PU

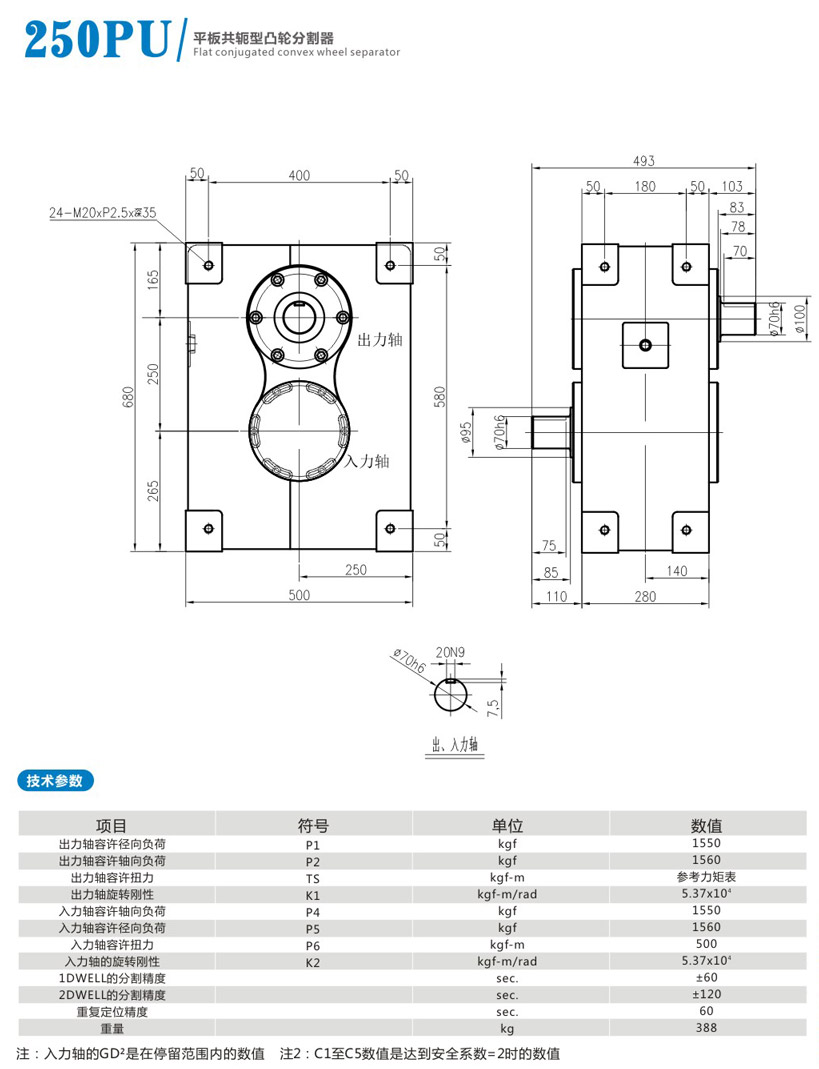

250PU

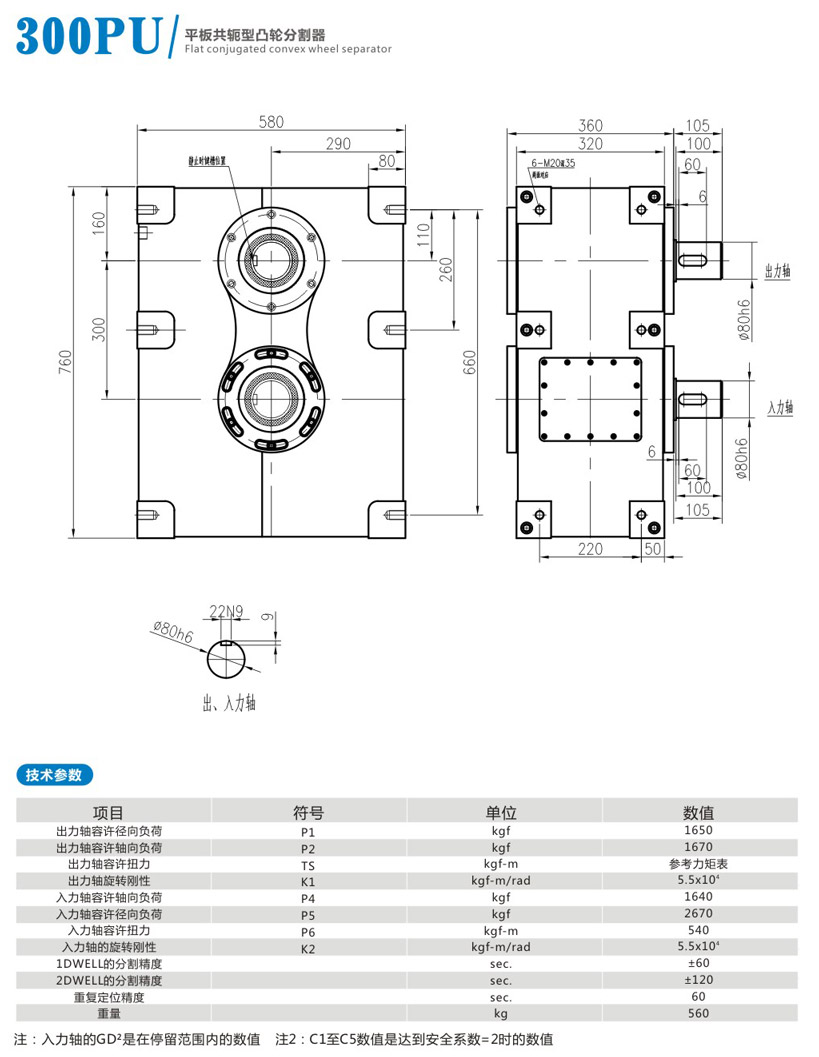

300PU

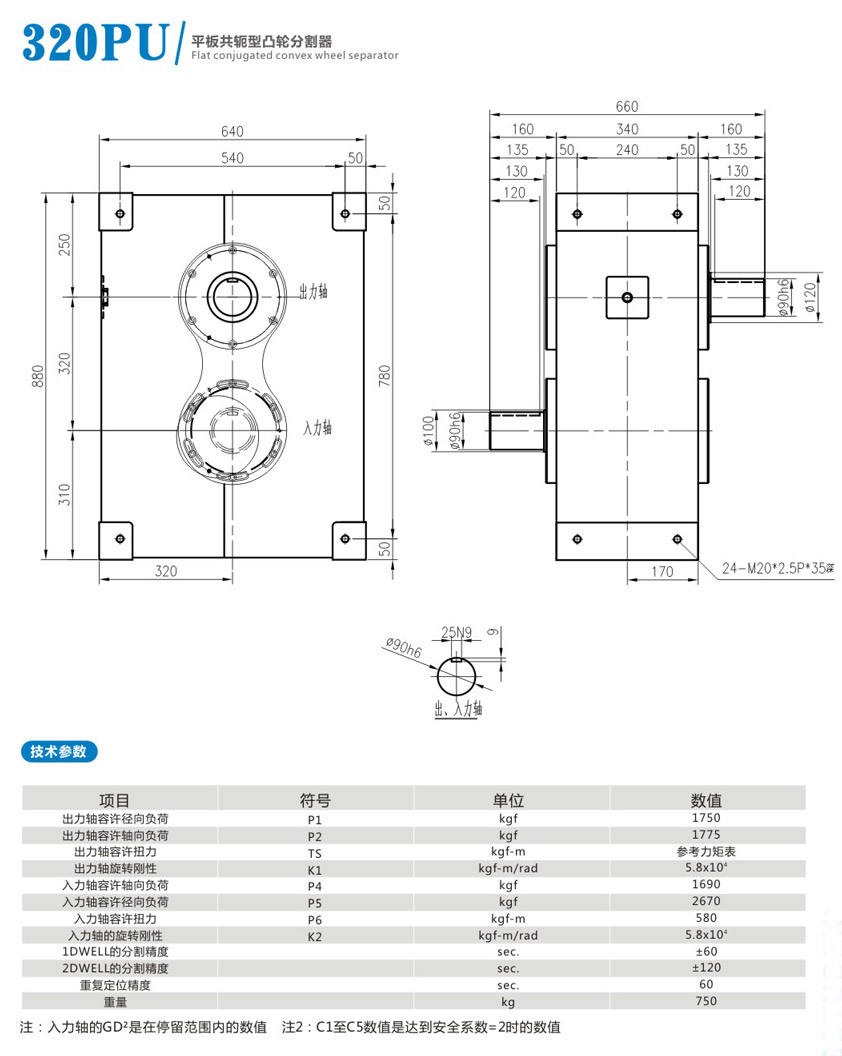

320PU

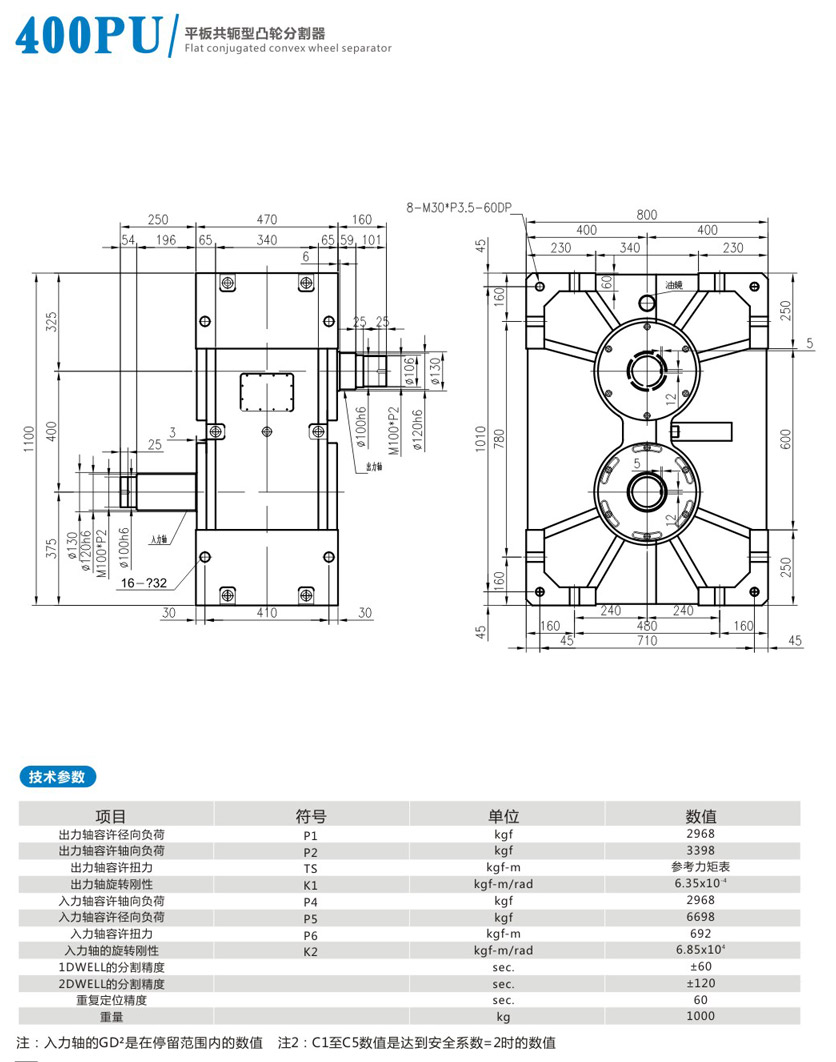

400PU

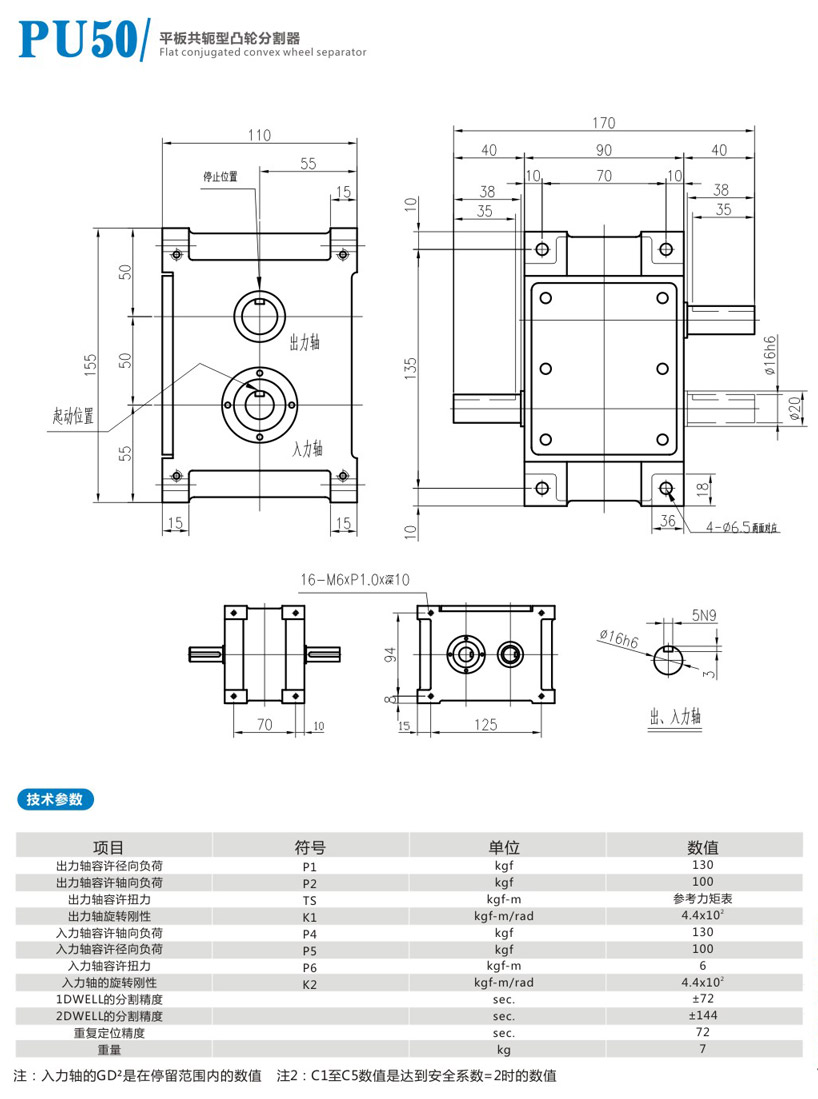

PU50

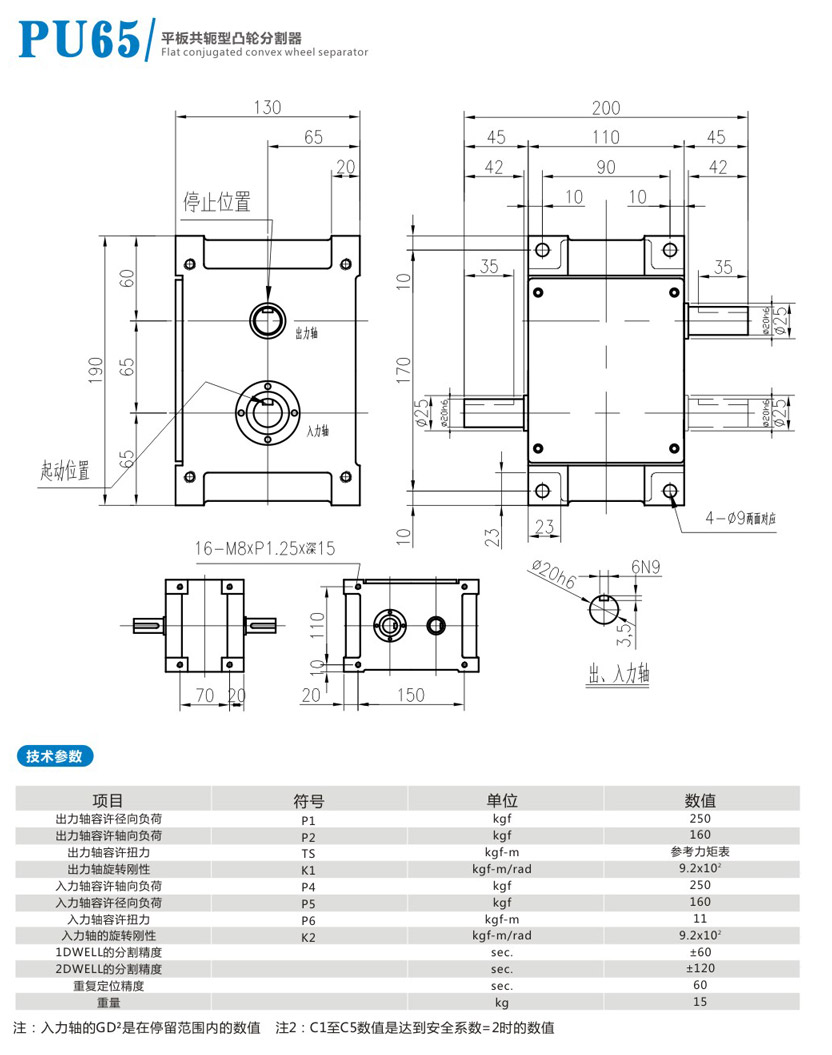

PU65

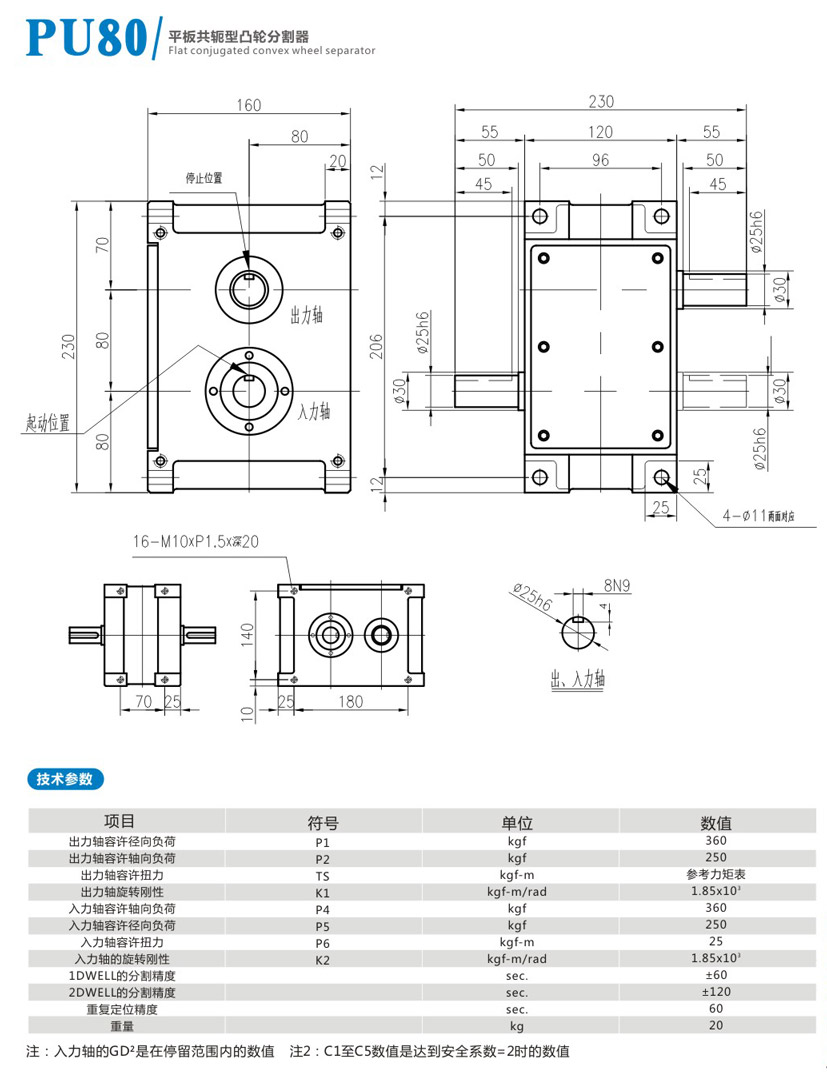

PU80
