DS心轴型分割器

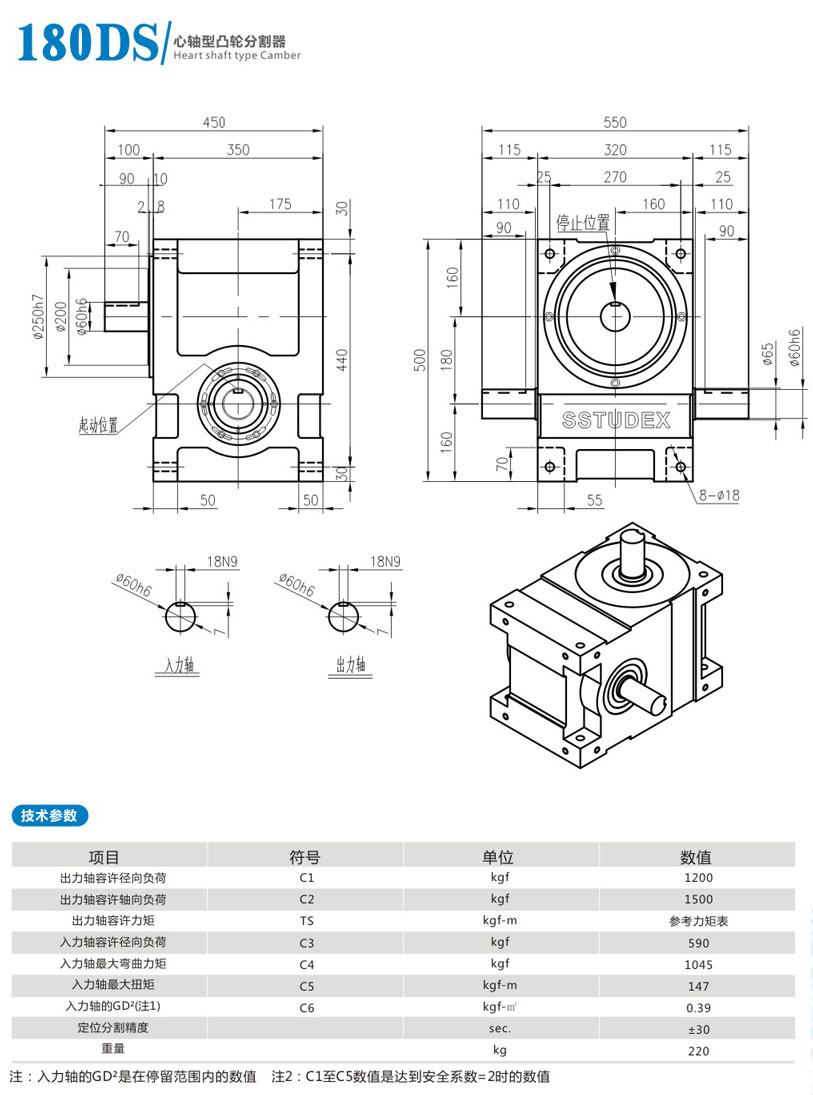

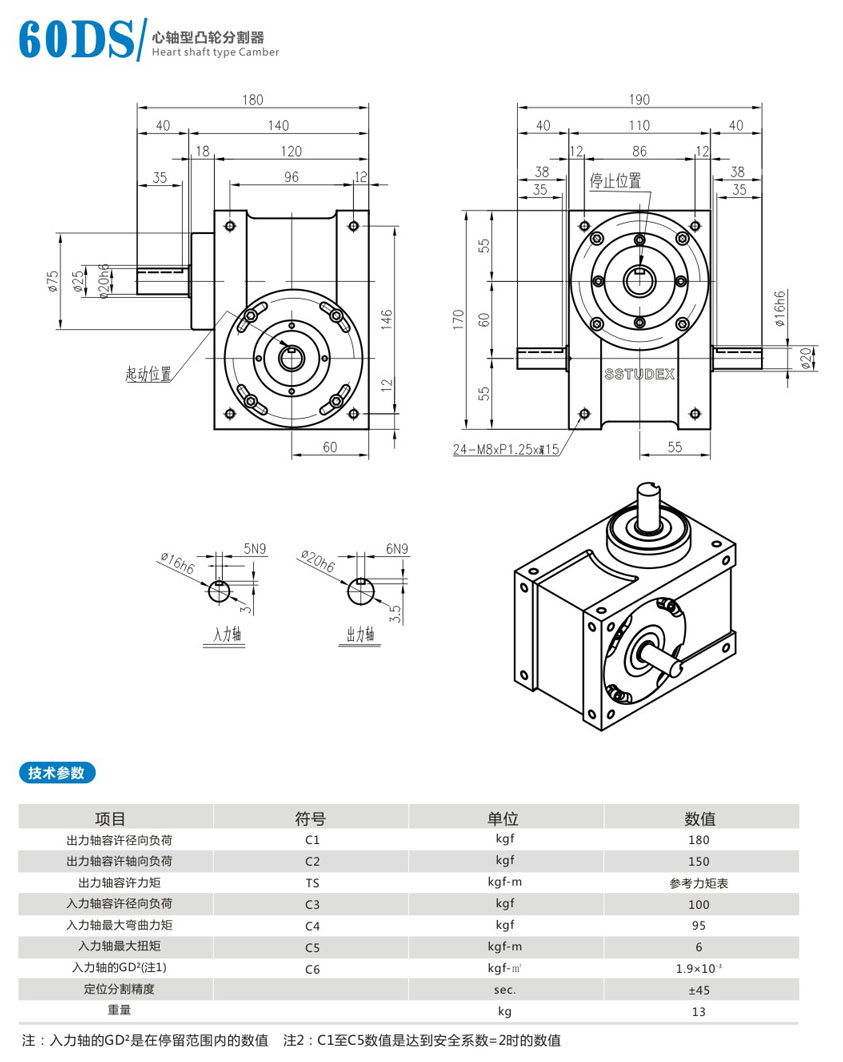

此系列机种为典型传统式心轴造型，其在分割器上加工安装配合齿轮、联轴器或联轴盘，需特别注重孔径公差（+0.015/-0）、及键槽公差（+0.015/-0），其使用场合在输送带驱动、齿轮驱动、无间隙联轴器结合驱动居多。其余图纸找生产厂家索图。

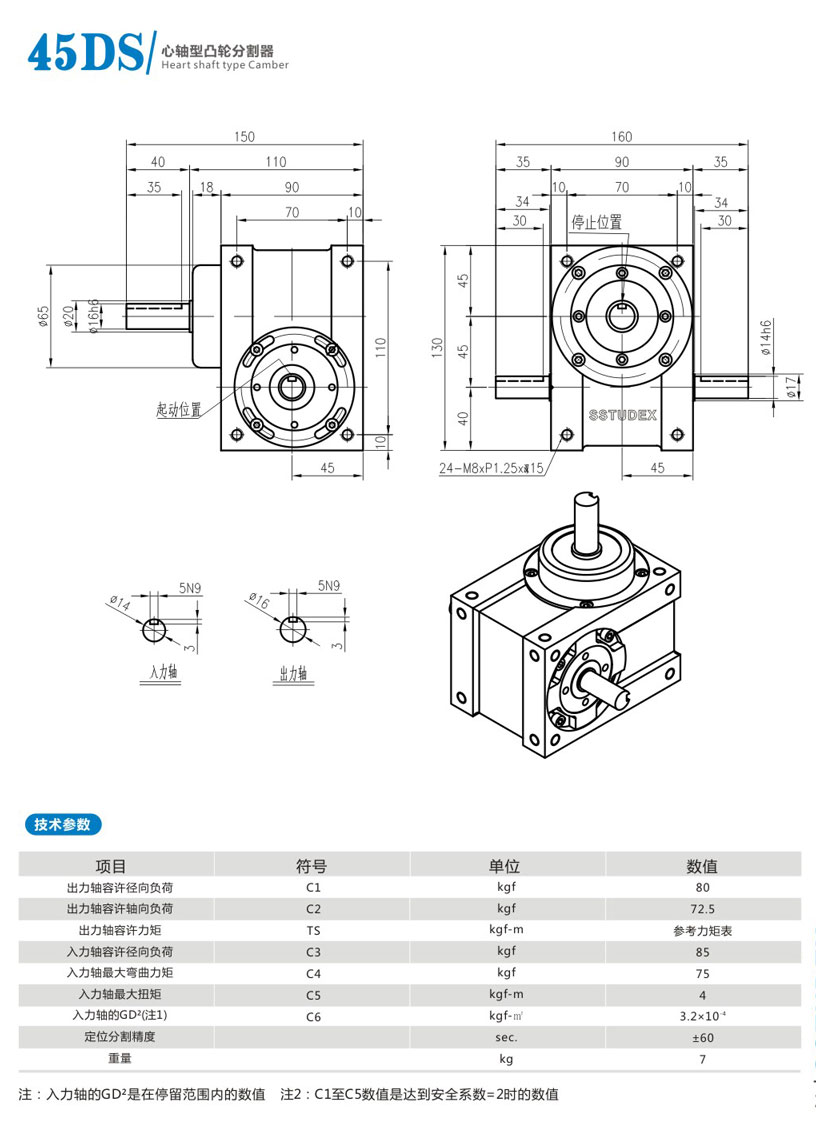

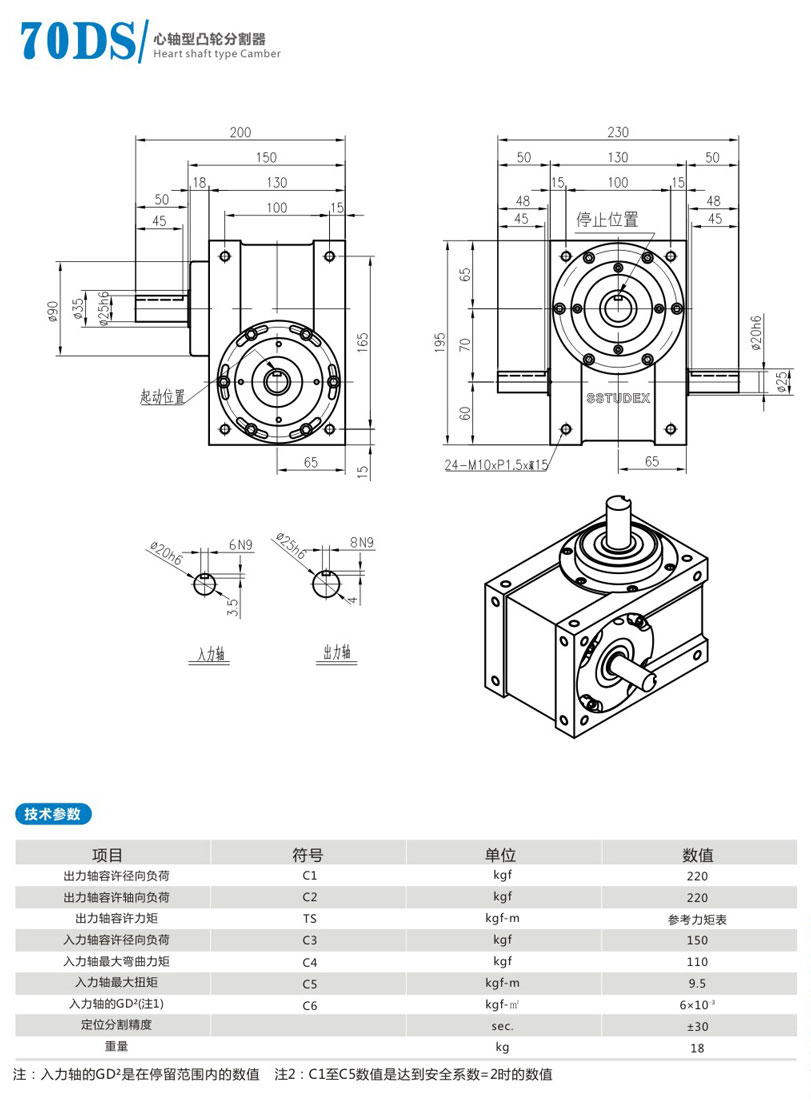

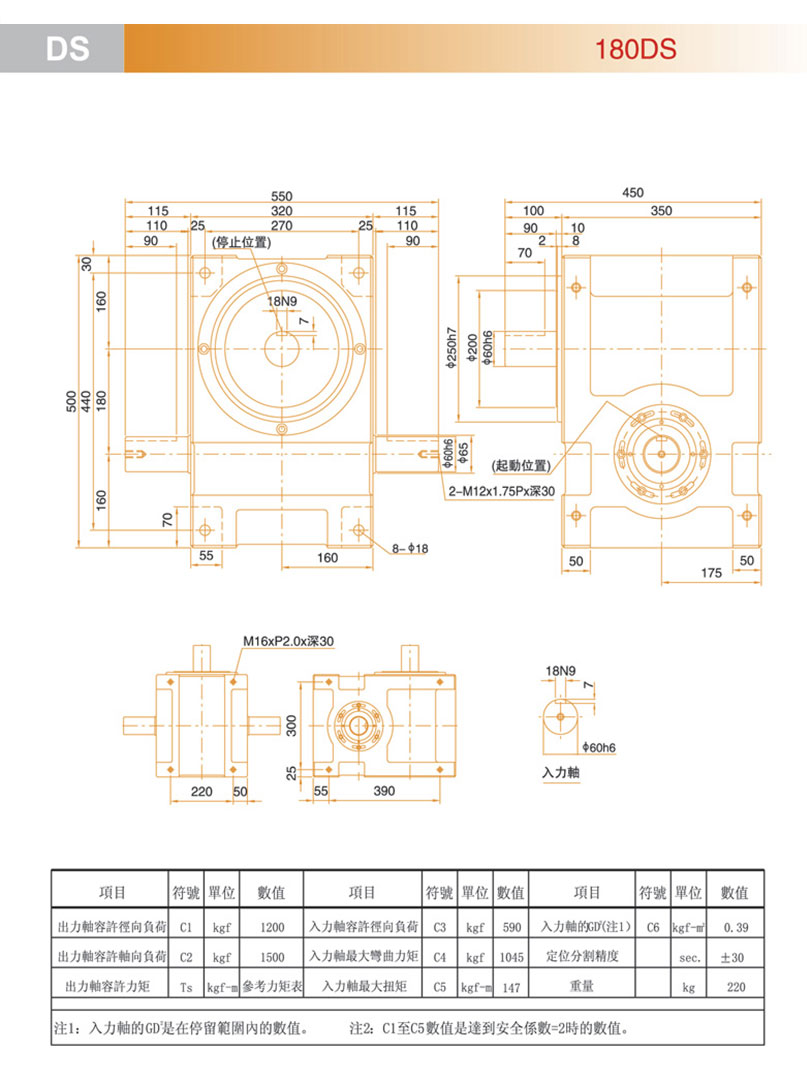

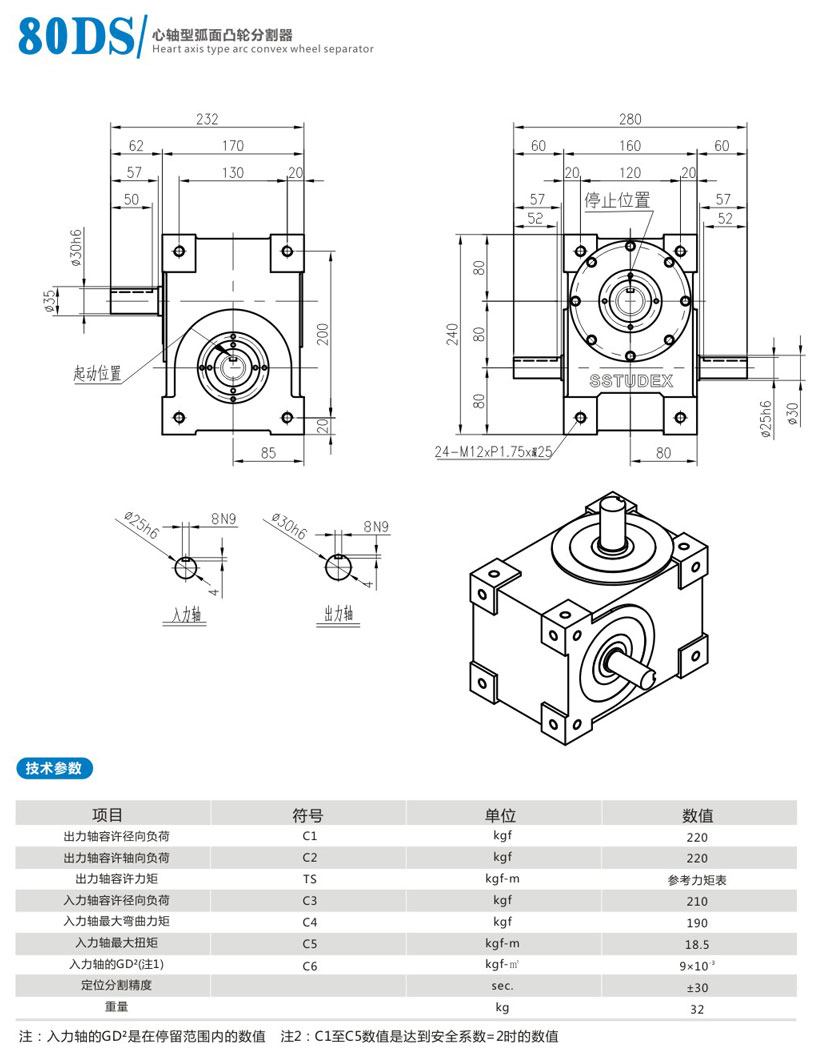

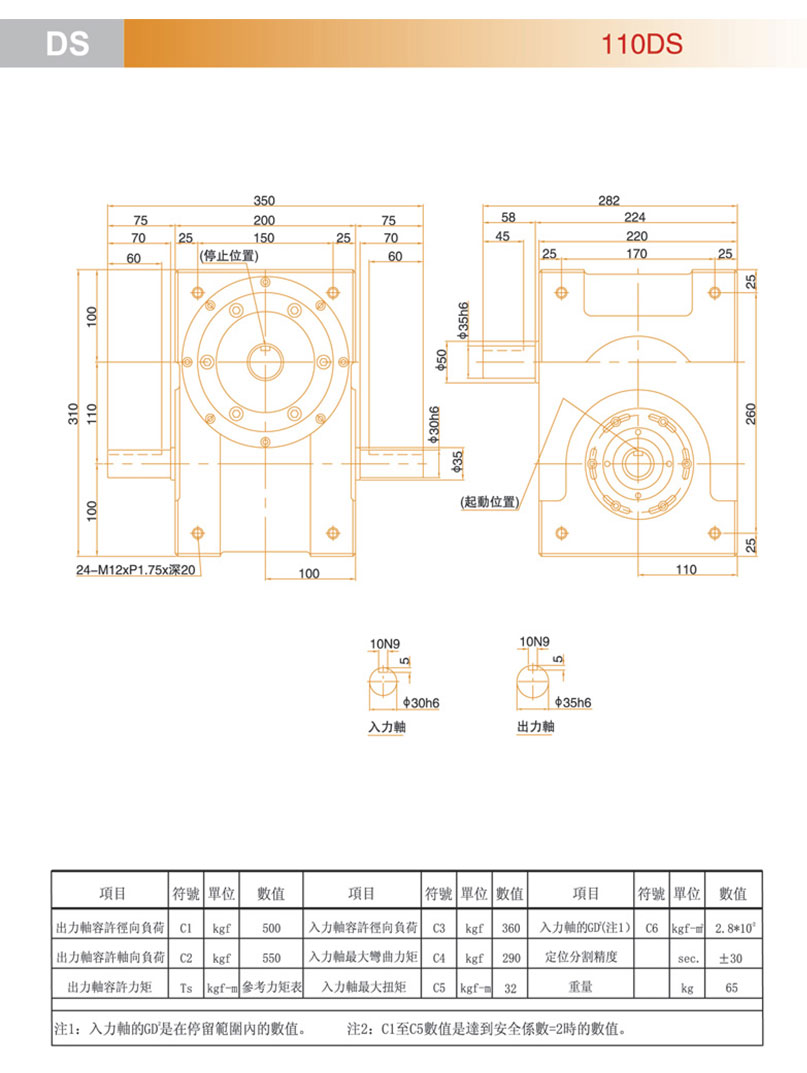

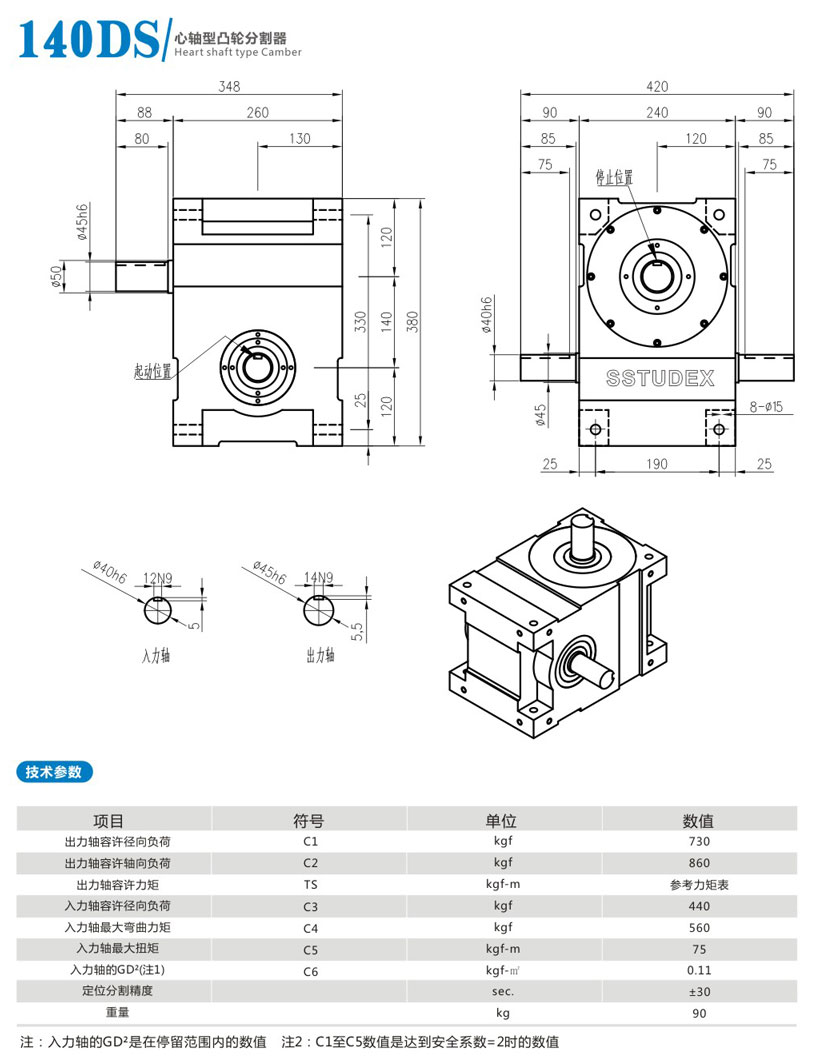

参数名称	符号	单位	45DS	60DS	70DS	80DS	110DS	140DS	180DS
出力轴容许径向负荷	C1	kgf	80	180	220	220	550	730	1200
出力轴容许轴向负荷	C2	kgf	72.5	150	220	220	550	860	1500
出力轴容许力矩	TS	kgf·m	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表	参考力矩表
入力轴容许径向负荷	C3	kgf	85	100	150	210	360	440	590
入力轴最大弯曲力矩	C4	kgf	75	95	110	190	290	560	1045
入力轴最大扭矩	C5	kgf·m	4	6	9.5	18.5	32	75	147
入力轴的GD²(注1)	C6	kgf·m²	3.2×10⁻⁴	1.9×10⁻³	6×10⁻³	9×10⁻³	2.8×10⁻²	0.11	0.39
定位分割精度		sec	±60	±45	±30	±30	±30	±30	±30
重量		kg	7	13	18	32	65	90	220
